Naadloos Rubber Buizenstelsel

Naadloze Rubber Slang

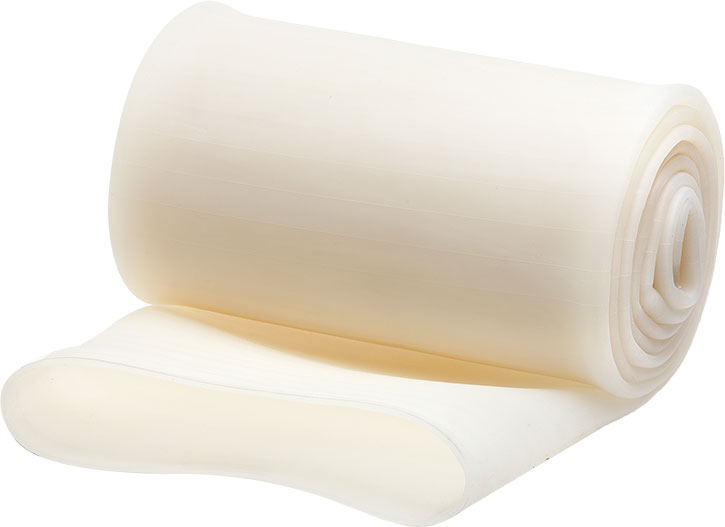

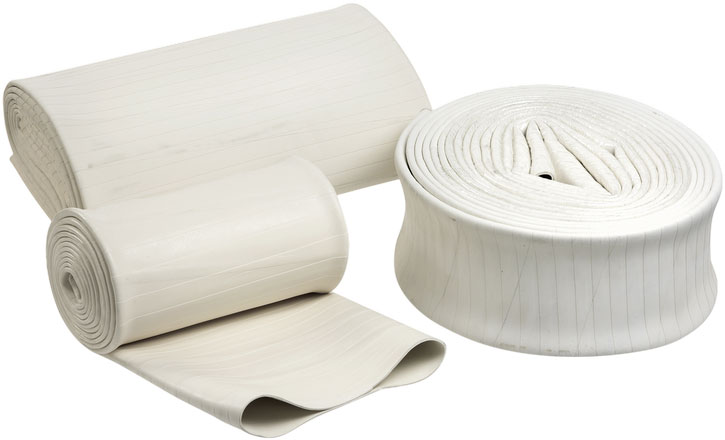

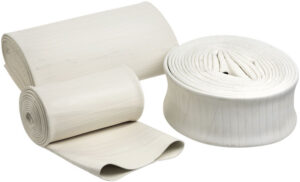

Naadloze rubberen slangen hebben een gladde binnenkant en een gewikkelde en licht getextureerde buitenkant. Naadloze slang wordt gemaakt door een strook niet-uitgehard rubber rond een doorn te wikkelen om een rubberslang te vormen. Voordat de naadloze slang wordt uitgehard in een autoclaaf, wordt de rubberen slang omwikkeld met een textielband om het rubber strak om de doorn te wikkelen. Wanneer de naadloze rubberen slang is uitgehard, vormt hij een glad binnenoppervlak en een omwikkeld buitenoppervlak.

Toepassingen

Flexibele mouwen	Rubberen hoezen	Bulkzak vulblazen
Verbindingsmoffen	Gomrubber hulzen	Hoezen uitladen
Stortkokers	EPDM rubber hulzen	Trillingsisolatie
Knijpventielen	Slangklem opvul pakkingen

Waar te gebruiken

De naadloze industriële slang is perfect om toe te passen in elke soort industrie. Dankzij het gladde binnenoppervlak kan hij goed worden gebruikt in toepassingen die in contact komen met voedingsmiddelen. De slang kan worden gebruikt als industriële slang of mof als een bepaalde chemische bestendigheid is vereist die wordt geboden door materialen als EPDM of Nitril.

Naadloze slang is een snelle en eenvoudige manier om pijpen of bewegende machineonderdelen met elkaar te verbinden tot een zachte verbinding. Zachte verbindingen en moffen zijn nodig om trillingen, oscillatie, axiale compressie en trillende bewegingen van poederverwerkingsapparatuur te absorberen.

Naadloze Rubber Tubing wordt geleverd in een grote verscheidenheid aan diameters. Het rubber heeft een goede rekbaarheid en maakt het mogelijk om grotere buismaten tot 5 of 10% groter te rekken zonder de rubberen slang te beschadigen.

Elke productiefaciliteit heeft vaak een grote verscheidenheid aan slanglengtes, maar gebruikt meestal gestandaardiseerde diameters. Naadloze rubberen slangen kunnen op voorraad worden gelegd in gestandaardiseerde diameters en kunnen op de gewenste lengte worden gesneden. Dit vermindert het aantal verschillende slanglengtes dat u op voorraad hebt en vermindert de voorraadwaarde aanzienlijk. Snijd gewoon de gewenste lengte van de naadloze slang af en rek deze uit tot de juiste diameter.

Monteurs en OEM-monteurs op locatie profiteren hiervan tijdens het testen en oplossen van problemen van bestaande of nieuw in gebruik te nemen machines. Ze kunnen de naadloze slang eenvoudig op maat snijden en deze proefmoffen testen voor optimale prestaties van de machine. Zodra de machine perfect werkt, kan de juiste maat slang of mof worden besteld. Deze rollen of industriële naadloze rubberen slangen kunnen gemakkelijk worden bewaard in bestelwagens, vrachtwagens en voorraadruimtes op locatie.

Naadloze rubberen slangen zijn ideaal voor noodreparaties, je knipt gewoon de juiste lengte slang af en plaatst deze in je materiaalverwerkingsproces.

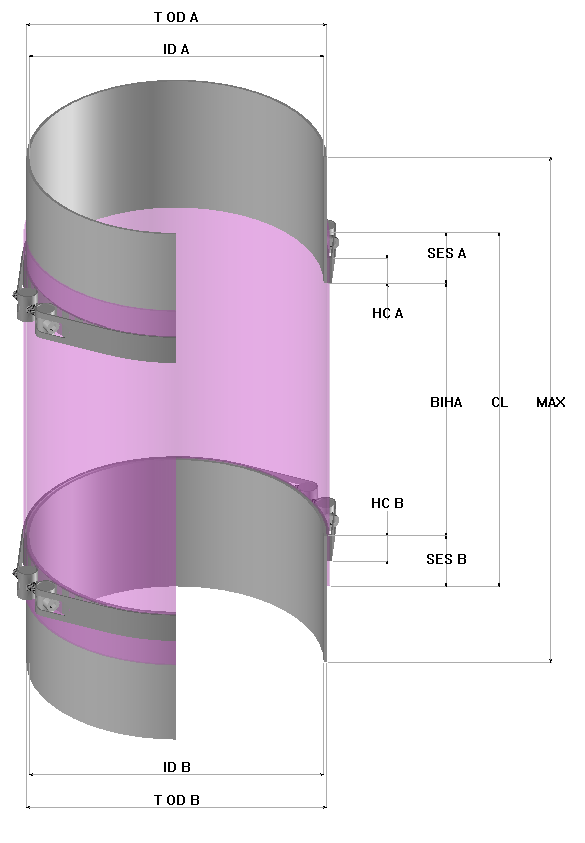

Meestal worden deze slangen op buizen gemonteerd met een slangklem of schroefklem. De slangklemmen kunnen op elke gewenste spanning worden ingesteld. Door de zachtheid van de rubberen slang kan de slangklem het rubber gemakkelijk samendrukken om een 100% afdichting te vormen. Naadloze rubber industriële slangen kunnen worden gebruikt op ronde, rechthoekige of ovale buizen als de standaard diameters overeenkomen met de omtrek van het kanaal.

Materialen

Natuurlijk gomrubber FDA

Ruwe natuurlijke gomrubber wordt gevonden in de sappen van veel planten (struiken, wijnstokken en bomen), waarvan de Hevea Brasiliensis boom, inheems in Brazilië, de belangrijkste is. Nadat de latex is verwerkt, wordt natuurrubber een elastomeer met uitstekende mechanische eigenschappen.

Voordelen:
Natuurlijk gomrubber is een bestseller voor het hanteren van droge bulkmaterialen. Uitstekende slijtvastheid.
Extreem elastisch en heeft een grote rek zonder permanente vervorming, waardoor het zeer geschikt is voor machines met een grote beweging/verplaatsing.
Natuurrubber heeft een uitstekende treksterkte, rek, scheurweerstand, veerkracht en elektrische isolatie.
Natuurlijk rubber heeft een lage compressie set. Goede buigkwaliteiten bij lage temperaturen, beter dan de meeste kunststoffen, maar niet zo goed als siliconen. Natuurlijk rubber heeft een uitstekende slijtvastheid.

Beperkingen:
Natuurlijk rubber verslechtert wanneer het wordt blootgesteld aan oliën, brandstoffen, oplosmiddelen, aardoliederivaten en hydraulische vloeistoffen. Zonder speciale additieven is natuurrubber slecht bestand tegen zonlicht, zuurstof, ozon en hoge temperaturen.

Hardheid	40° Shore A +/-5° ASTM D2240
Temperatuurbestendigheid	-40°C tot 80°C / -40°F tot 176°F
Trek tot breuk	3000 PSI minimaal ASTM D412
Rek tot breuk	500% minimaal ASTM D412
Soortelijk gewicht	1,05 g/cm3
Conformiteit volgens	FDA

EPDM

Er zijn tegenwoordig twee basistypen EP-rubber op de markt: EP en EPDM. EP is een copolymeer van ethyleen en propyleen, terwijl EPDM een terpolymeer is dat ethyleen, propyleen en een diënenmonomeer combineert. EP maakt gebruik van een peroxide uithardingssysteem. EPDM maakt gebruik van een zwavelhardingssysteem.

Voordelen:
Grote weerstand tegen oplosmiddelen. Goed bestand tegen veroudering door weersinvloeden, zuurstof, ozon, UV-blootstelling, zonlicht, water, stoom en hitte.
EPDM heeft een uitstekende chemische weerstand tegen verdunde zuren, polaire materialen zoals hydraulische vloeistoffen op basis van fosfaatesters, zuurstofhoudende oplosmiddelen (aceton, methyl-, ethylketon en andere ketonen), alcohol, dierlijke en plantaardige oliën, alkaliën en compressieset.
De dynamische en mechanische eigenschappen van EPDM liggen over het algemeen tussen die van natuurrubber en SBR in.

Beperkingen:
Slecht bestand tegen olie, vloeistoffen of oplosmiddelen uit aardolie omdat dit zou leiden tot aanzienlijke zwelling.
Slecht bestand tegen aromatische koolwaterstoffen (bijv. benzol, toloul) en alifatische koolwaterstoffen (bijv. kerosine, terpentijn).

EPDM Wit FDA

Hardheid	60° Shore A +/-5° ASTM D2240
Temperatuurbestendigheid	-40°C tot 120°C / -40°F tot 248°F
Trek tot breuk	1500 PSI minimaal ASTM D412
Rek tot breuk	700% minimaal ASTM D412
Soortelijk gewicht	1,25 g/cm³
Conformiteit volgens	FDA

EPDM zwart

Hardheid	65° Shore A +/-5° ASTM D2240
Temperatuurbestendigheid	-40°C tot 120°C / -40°F tot 248°F
Trek tot breuk	1000 PSI minimaal ASTM D412
Rek tot breuk	500% minimaal ASTM D412
Soortelijk gewicht	1,13 g/cm³
Conformiteit volgens

Wit Nitril FDA

Nitril, of Buna-N, is een copolymeer van butadieen en acrylonitril. Het is een oliebestendig polymeer voor algemeen gebruik.

Voordelen:
Nitril is uitstekend bestand tegen olie, benzine, oplosmiddelen, minerale en plantaardige oliën, hydraulische vloeistoffen en brandstoffen. Het wordt aanbevolen voor toepassingen die een goede olie- en vetbestendigheid en een matige ozonbestendigheid vereisen. Nitril is superieur aan de meeste elastomeren met betrekking tot compressieset of koude vloei, scheur- en schuurweerstand. Nitril is bestand tegen zuren en basen, met uitzondering van zuren en basen met een sterk oxiderende werking. Nitril is bestand tegen een breder scala aan aromatische koolwaterstoffen dan neopreen. De weerstand tegen hitteveroudering is goed.

Beperkingen:
Nitril is slecht bestand tegen ketonen, gechloreerde koolwaterstoffen en nitrokoolwaterstoffen. Het is niet goed bestand tegen ozon, zuurstof of zonlicht zonder toevoeging van speciale additieven.
Nitril is bij lage temperaturen minder goed bestand dan natuurrubber.
De scheurweerstand is minder dan die van natuurrubber en de elektrische isolatie is minder goed.

Hardheid	60° Shore A +/-5° ASTM D2240
Temperatuurbestendigheid	-40°C tot 120°C / -40°F tot 248°F
Trek tot breuk	1000 PSI minimaal ASTM D412
Rek tot breuk	300% minimaal ASTM D412
Soortelijk gewicht	1,4 g/cm³
Conformiteit volgens	FDA

Neopreen Zwart

Neopreen werd in 1930 gemaakt door DuPont als een lucht- en oliebestendige vervanger voor natuurrubber. Het was het eerste synthetische rubber dat in massaproductie werd genomen. Neopreen is een polymeer van chloropreen en wordt beschouwd als een algemeen of universeel rubber.

Voordelen:
Neopreen staat bekend om zijn veelzijdigheid. Het is goed bestand tegen matige blootstelling aan ozon, zonlicht, oxidatie, weersinvloeden, oliën, benzine, vetten, oplosmiddelen, petroleumoliën, dierlijke en plantaardige oliën, compressieset, siliconenolie, koelmiddelen, ammoniak, kooldioxide, water en stoom.
De scheurweerstand is gelijk aan die van natuurrubber bij kamertemperatuur; bij hogere temperaturen is de scheurweerstand slecht. De veerkracht en slijtvastheid zijn goed.

Beperkingen:
De kosten van neopreen zijn het grootste nadeel. Het is een goed multifunctioneel rubber, maar er zijn andere soorten die veel beter bestand zijn tegen olie, ozon, weersinvloeden en oxidatie tegen lagere kosten wanneer ze voor specifieke toepassingen worden gebruikt. Neopreen is slecht bestand tegen sterk oxiderende zuren, esters, ketonen, gechloreerde, aromatische en nitrokoolwaterstoffen.

Hardheid	62° Shore A +/-5° ASTM D2240
Temperatuurbestendigheid	-35°C tot 120°C / -30°F tot 250°F
Trek tot breuk	1500 PSI minimaal ASTM D412
Rek tot breuk	250% minimaal ASTM D412
Soortelijk gewicht	1,33 g/cm³
Conformiteit volgens

Zwart FKM Viton

FKM is een familie van op fluorkoolstof gebaseerde fluorelastomeren die gedefinieerd worden door de internationale ASTM-norm D1418, terwijl het FPM wordt genoemd door ISO 1629 (zowel eerste uitgave 1995 als uitgave 2013).
Het wordt meestal fluorrubber of fluorororrubber genoemd.
Alle FKM's bevatten vinylideenfluoride als monomeer.
Oorspronkelijk ontwikkeld door DuPont (onder de merknaam Viton, nu eigendom van Chemours), worden FKM's tegenwoordig ook door veel bedrijven geproduceerd.
Fluorelastomeren zijn duurder dan neopreen of nitrilrubber elastomeren.
Ze bieden extra hittebestendigheid en chemische weerstand. FKM's kunnen worden onderverdeeld in verschillende klassen op basis van hun chemische samenstelling, hun fluorgehalte of hun verknopingsmechanisme.

Eigenschappen:
Fluorelastomeren zijn in vergelijking met andere elastomeren uitstekend bestand tegen hoge temperaturen en agressieve vloeistoffen, terwijl ze de meest effectieve stabiliteit bieden tegen vele soorten chemicaliën en vloeistoffen zoals olie, diesel, ethanolmengsels of lichaamsvloeistoffen.

De prestaties van fluorelastomeren in agressieve chemicaliën hangen af van de aard van het basispolymeer en de samenstellingsingrediënten die worden gebruikt om de eindproducten te vormen.
Sommige formuleringen zijn over het algemeen compatibel met koolwaterstoffen, maar incompatibel met ketonen zoals aceton en methylethylketon, esteroplosmiddelen zoals ethylacetaat, aminen en organische zuren zoals azijnzuur.
Ze zijn gemakkelijk te onderscheiden van veel andere elastomeren door hun hoge dichtheid van meer dan 1800 kg/m3, aanzienlijk hoger dan de meeste soorten rubber.

Hardheid	55° Shore A +/-5° ASTM D2240
Temperatuurbestendigheid	-40°C tot 204°C / -40°F tot 400°F
Trek tot breuk	minimaal 1300 PSI ASTM D412
Rek tot breuk	300% minimaal ASTM D412
Soortelijk gewicht	1,89 g/cm³
Conformiteit volgens

Drukweerstand

Alle standaard Filcoflex naadloze rubberen slangen zijn ontworpen voor atmosferische toepassingen, met een absolute maximumdruk van 0,3 bar / 4,3 PSI, afhankelijk van de diameter en slanglengte.

Filcoflex kan op verzoek druktests uitvoeren op positieve en negatieve druk voor de door u gewenste lengte en diameter. Testmethoden zijn waterdruktests, luchtdruktests, allemaal bij kamertemperatuur. Van elke bestelde test wordt een testrapport gemaakt.

Ontwerpen op maat

Afhankelijk van uw ontwerp en toepassing kan Filcoflex ook drukbestendige slangen op maat laten maken. Door binnenlagen van polyester of zelfs roestvrij staal toe te voegen, kan een slang drukbestendiger worden gemaakt. Rubbercompounds op maat zijn op aanvraag leverbaar. Voor deze naadloze slangen op maat geldt een minimale bestelhoeveelheid. Er kunnen speciale gereedschappen of opspandoorns nodig zijn om uw slang te maken. Neem contact op met ons team en zij zullen u het beste advies geven. Zij zullen u ook adviseren of we al een product hebben dat geschikt is voor uw eisen zonder dat er een minimale productie vereist is.

Afmetingen

Beschikbare diktes

• 1,6 mm / ^1/16e inch
• 3,2 mm / ^1/8e inch
• 4,8 mm / ^3/16e inch

Beschikbare lengtes

• 3,6 meter / 12 voet (standaard)
• 7,2 meter (op aanvraag)

Gestandaardiseerde diameters

Mm	Inch
50,8	2
63,5	2.5
76,2	3
101,6	4
114,3	4.5
127	5
139,7	5.5
152,4	6
165,1	6.5
177,8	7
203,2	8
219,075	8.625
228,6	9
254	10
273,05	10.75
304,8	12
323,85	12.75
330,2	13
355,6	14

Aan Filcoflex verwante producten

Naadloze Rubber Tubing is ook verkrijgbaar met andere verbindingen dan slangklemmen en kan ook worden gebruikt om opblaasbare bulkzakverbindingen te maken. Het kan ook worden gemaakt met metalen eindverbindingen zoals:

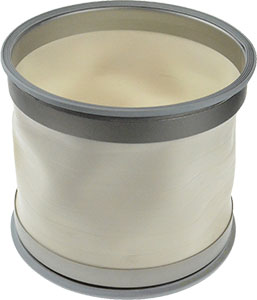

Jacob flexibele verbindingen

• FDM - geperst op roestvrijstalen flenzen: Jacob / KMH / NORO / S&W / Truduct

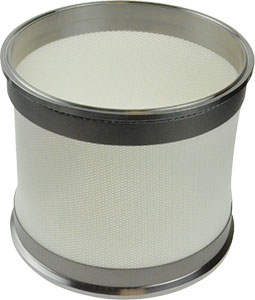

Tri-clamp flexibele verbindingen

• LFR - geperst op roestvrijstalen drieklemflenzen
• Meest gebruikte standaarden Tri-klaver standaarden
• DIN 32676 / BS 4825pt3 / ISO1127 / ASME BPE

Slangklemmen

• KLB09

• KLB20

• KLB25

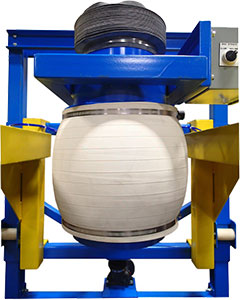

Opblaasbare Bulkzak Klem

• Naadloze rubberen vervangingsblazen
