Ontluchtingszakken | Filcoflex biedt een breed scala aan eindaansluitingen

Kenmerken

Polyester naaldvilt van hoge kwaliteit
Met of zonder PTFE-membraan
Antistatische en niet-antistatische versie
Alle soorten eindaansluitingen beschikbaar
Verkrijgbaar in gestandaardiseerde maten
Op maat gemaakt / Custom made.
Beademingszakken ontworpen voor ademhaling /
Druknivellering van vaten en trechters.
Kan nodig zijn bij gebruik van 100% afdichting.
Koppelingen en fittingen op proces
Componenten en flexibele verbindingen (moffen).

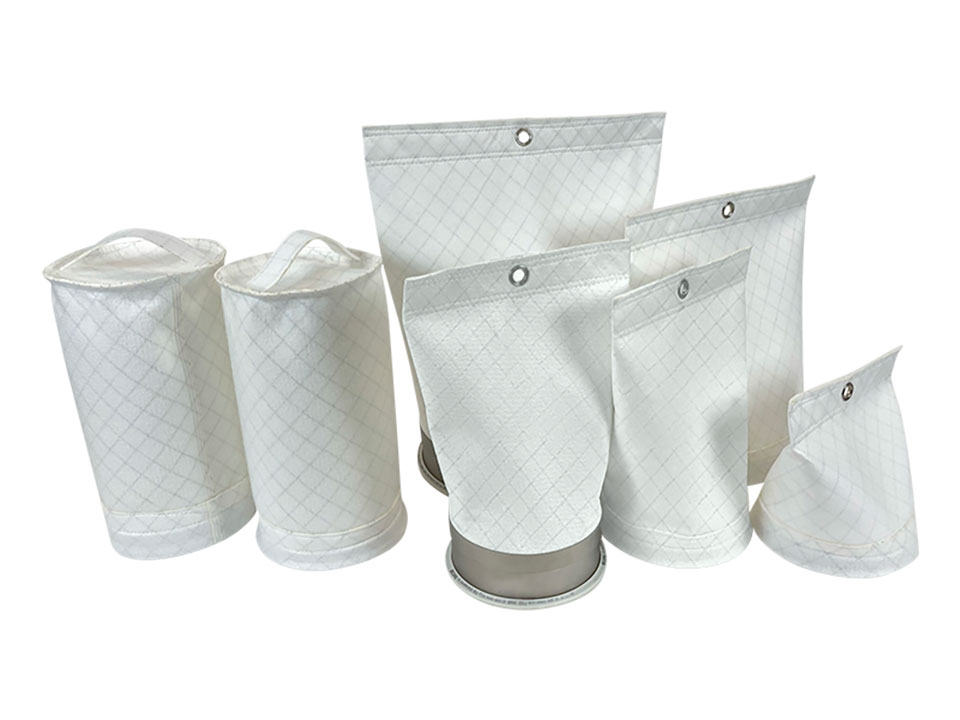

Ontluchtingszakjes

Ontluchtingszakken ontworpen voor het ontluchten van apparatuur zoals trechters en gesloten vaten. Wanneer uw apparatuur 100% is afgedicht door het gebruik van Filcoflex flexibele moffen en flexibele connectoren, is in sommige situaties ontluchting nodig om overdruk of onderdruk in uw ingesloten procesapparatuur te voorkomen.

Doorlatend / Ademend 100% polyester naaldvilt in antistatisch voedselveilig polyester naaldvilt voor explosiegevaarlijke omgevingen. PNV 7506 ALS FG. Voldoet aan de vereisten voor contact met voedingsmiddelen volgens FDA en (EG) 1935/2004 en (EG) 10/2011. Explosieveilig voor ATEX-omgevingen. Getest en gevalideerd door onafhankelijke laboratoria.

Beademingszakken zijn ook verkrijgbaar in andere materialen, polyester naaldvilt met of zonder membranen, niet-antistatische en niet-voedingsversies, evenals onze 100% PTFE ademende stof "PTFE 310".

Ontluchtingszakken hebben een standaardlengte van 300 mm, zowel voor de conische bovenkant met oogje als voor de ronde vlakke onderkant. Elke aangepaste lengte kan worden geleverd van 100 tot 2000 mm in stappen van 5 mm zonder extra kosten.

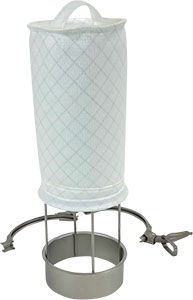

Elke beademingszak kan worden uitgevoerd met steunringen of verstevigingsringen voor negatieve druk of overdruk. Het gebruik van een filterkooi wordt ook aanbevolen bij toepassingen met onderdruk om inzakken van de beademingszak te voorkomen.

Top gesloten

De definitie van een ademluchtzak of filterzak is dat 1 zijde gesloten is. Filcoflex biedt 2 verschillende variaties van gesloten uiteinden.

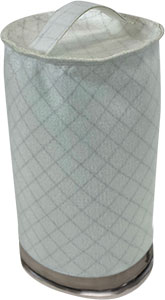

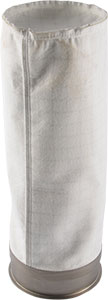

Platte bovenkant, ronde bodem met een handvat
Het handvat is gestikt op dezelfde naad als de bodem, om extra perforatie van de bodem te voorkomen. De platte bovenkant maakt het mogelijk om een binnenfilterkooi te gebruiken om te voorkomen dat de beademingszak dichtklapt.

Lengte: vanaf 300 mm (standaard) tot 1000 mm in stappen van 50 mm.

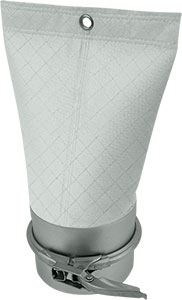

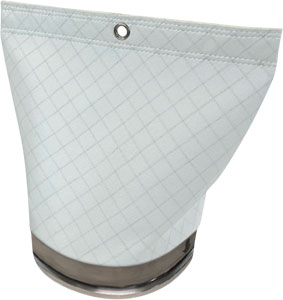

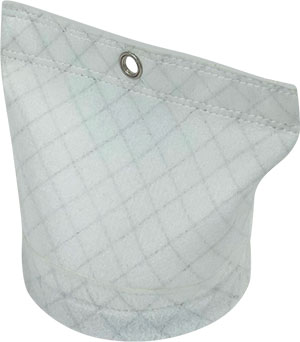

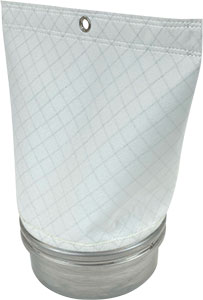

Conische bovenkant met roestvrijstalen oogje
Als hygiëne een topprioriteit is, voorkomt de conische bovenkant dat er poeder of vuil achterblijft op de bovenkant van het gesloten uiteinde. Een steunpilaar aan de buitenkant kan worden gebruikt om het roestvrijstalen oog aan te hangen. Speciale conische binnenkooien kunnen op verzoek worden gemaakt.

Lengte: vanaf 150 mm tot 1000 mm in stappen van 50 mm. 250 mm is de standaardlengte.

Algemene eigenschappen

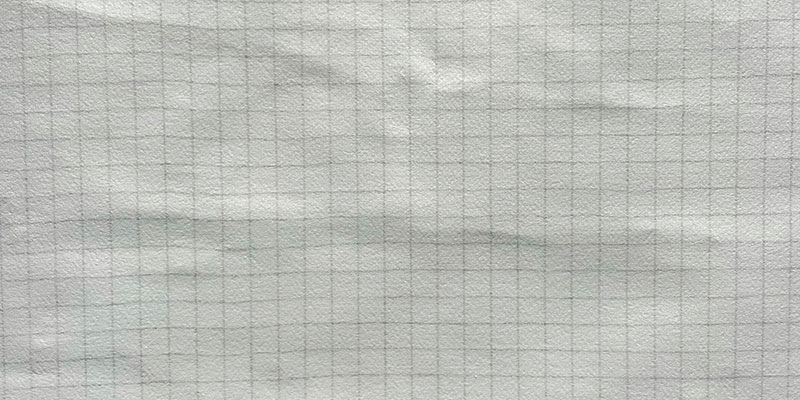

Productnaam	PNV 7506 AS FG
Beschrijving	Polyester naaldvilt met roestvrijstalen matrix Eén zijde met PTFE-filtermembraan Antistatische voedselkwaliteit
Kleur	Wit met roestvrijstalen matrix
Wanddikte	2,10 mm / 0,08267 inch
Gewicht	500 gram ^/M2
Chemische behandeling	geen
Speciale behandeling	Antistatisch dankzij de matrix van geweven roestvrijstalen gaas.
Geleidbaarheid	< 10³ Ohm
Explosieveiligheid	Geschikt voor explosiegevaarlijke omgevingen
Bedrijfstemperatuur	150 °C / 302 °F droog
Max. Overspanningstemperatuur	170 °C / 338 °F droog, maximaal 6 uur
Luchtdoorlaatbaarheid	30 - 70 ^{liter/dm2/min}, bij 20 mm waterkolom (DIN53887)
Filterklasse	< 0,10 % 0,06 M/sec class M Bia Norm
Voedselcontact	FDA21CFR 177.1590 + FDA21CFR 175.300 + FDA21CFR 177.1550 (EC) 1935/2004 + (EC)10/2011 + (EC)2023/2006 en meer Migratie getest met Simulant B, D2 en E gedurende 10 dagen

Materiaalgegevensbladen

Voor het volledige materiaalgegevensblad, informatie over explosieveiligheid en contactinformatie voor voedingsmiddelen, zie het materiaalgegevensblad voor onze luchtdoorlatende stoffen:

PNV 7506 AS FG
Informatie over explosieveiligheid wordt gedetailleerd beschreven, inclusief testrapporten van onafhankelijke laboratoria, testrapporten over migratie en testrapporten over elektrostatische geleidbaarheid.

Alternatieve materialen

Andere waterdoorlatende stoffen zijn op aanvraag verkrijgbaar, zoals:

Geweven 100% PTFE-stof - PTFE 310.
100% polyester naaldvilt in verschillende kwaliteiten.

Aansluitingen / koppelingen beschikbaar op ontluchtingszakken

Filcoflex biedt een breed scala aan eindaansluitingen voor de beademingszakken, net als voor de flexibele slangen. De meest voorkomende koppelingen en fittingen zijn:

FSC

Gestikt in Jacob koppelingsflenzen (geen extra pakking nodig). Geen gereedschap nodig.

Ø: 60/80/100/120/140/150/175/200/224/250/280/300/315/350/400/450/500/560/600/630

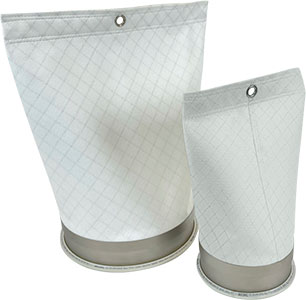

FDM

Geperst op Jacob koppelingsflenzen (vervangbare pakking). Geen gereedschap nodig.

Ø: 60/80/100/120/140/150/175/200/224/250/280/300/315/350/400/450/500/560/600/630

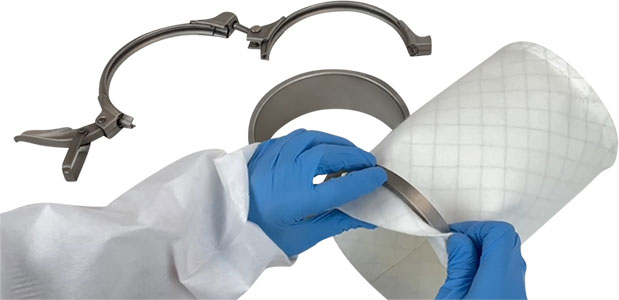

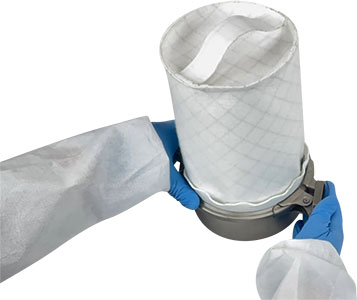

O - onbewerkt uiteinde - wegwerpoplossing

Onbewerkt uiteinde, geschikt om mee te werken:

Jacob stijl koppeling
Net als onze FSC vouwt de beademingszak om een Jacob flens en wordt aangesloten met een snelkoppelklem. Wegwerpbaar, hygiënisch en de goedkoopste beademingszak met een modulaire snelkoppeling.

Ø: 60/80/100/120/140/150/175/200/224/250/280/300/315/350/400/450/500/560/600/630

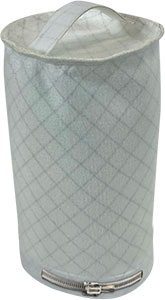

Slangklem
(9/20/25mm) of andere soorten klemmen. Gemonteerd door het op een buis te plaatsen en te bevestigen met een slangklem van elke breedte.

Ø: elke diameter; rond of rechthoekig
