LFR

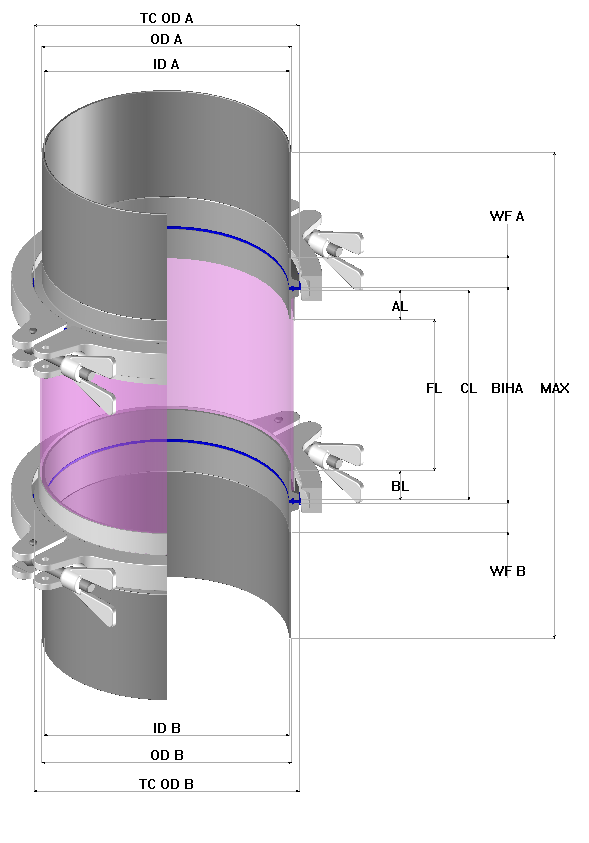

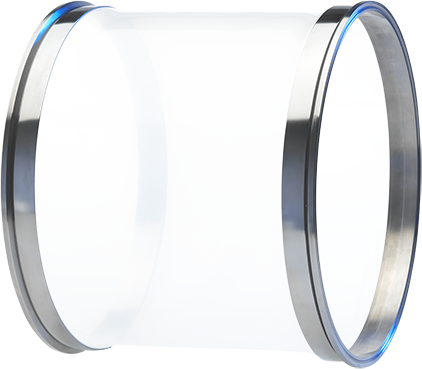

LFR is een flexibele verbinding met een geperste Tri-clamp koppeling.

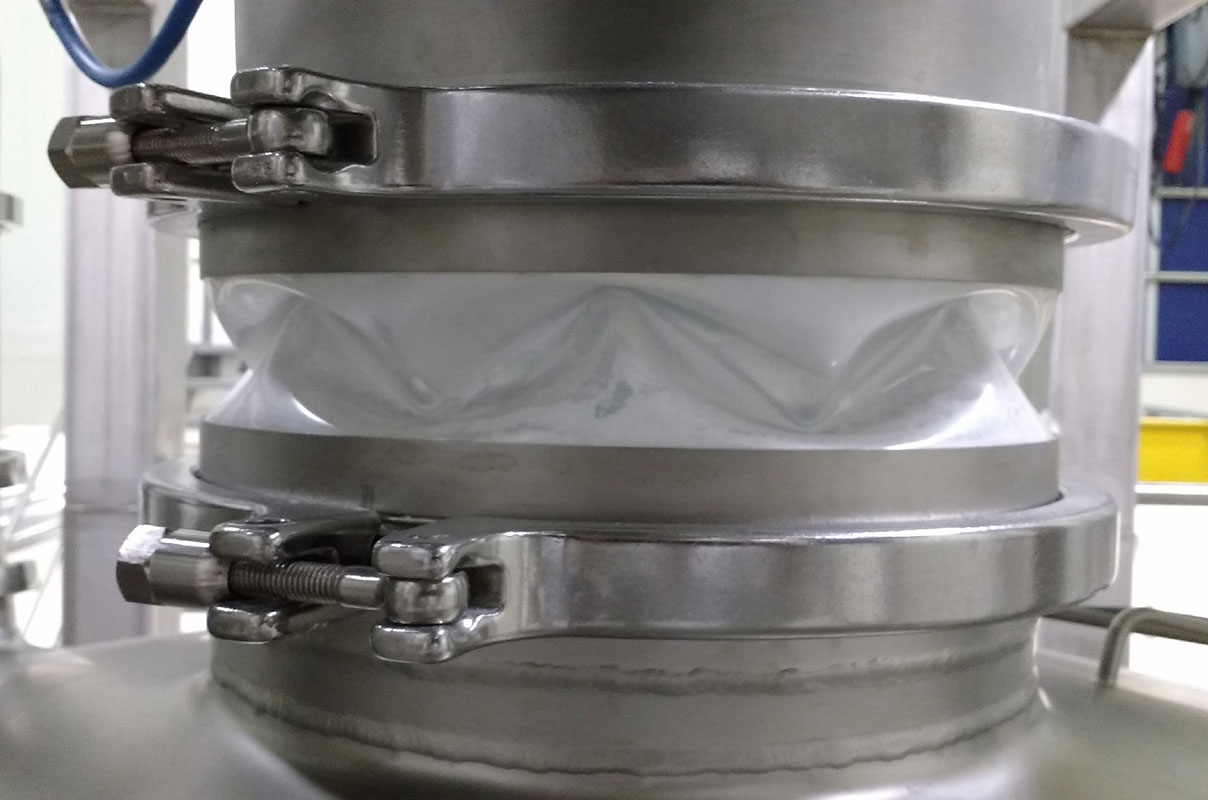

Het persen van roestvaststalen AISI 316L / DIN 1.4404 hulzen op de flexibele verbinding / flexibele huls maakt de hele verbinding luchtdicht en zorgt voor een soepel stromingsprofiel. De Tri-Clamp koppeling wordt op dezelfde manier gemonteerd als oorspronkelijk bedoeld, met een vervangbare pakking en een Tri-Clamp voor snelle montage.

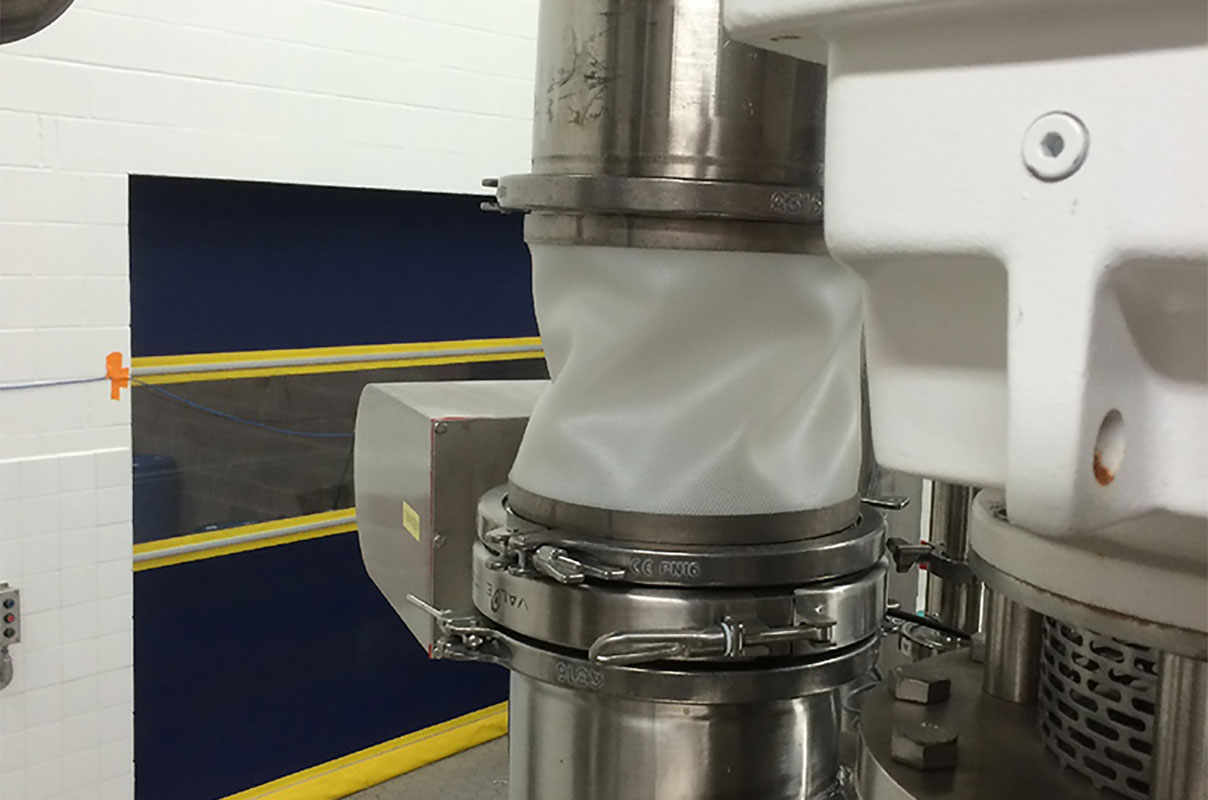

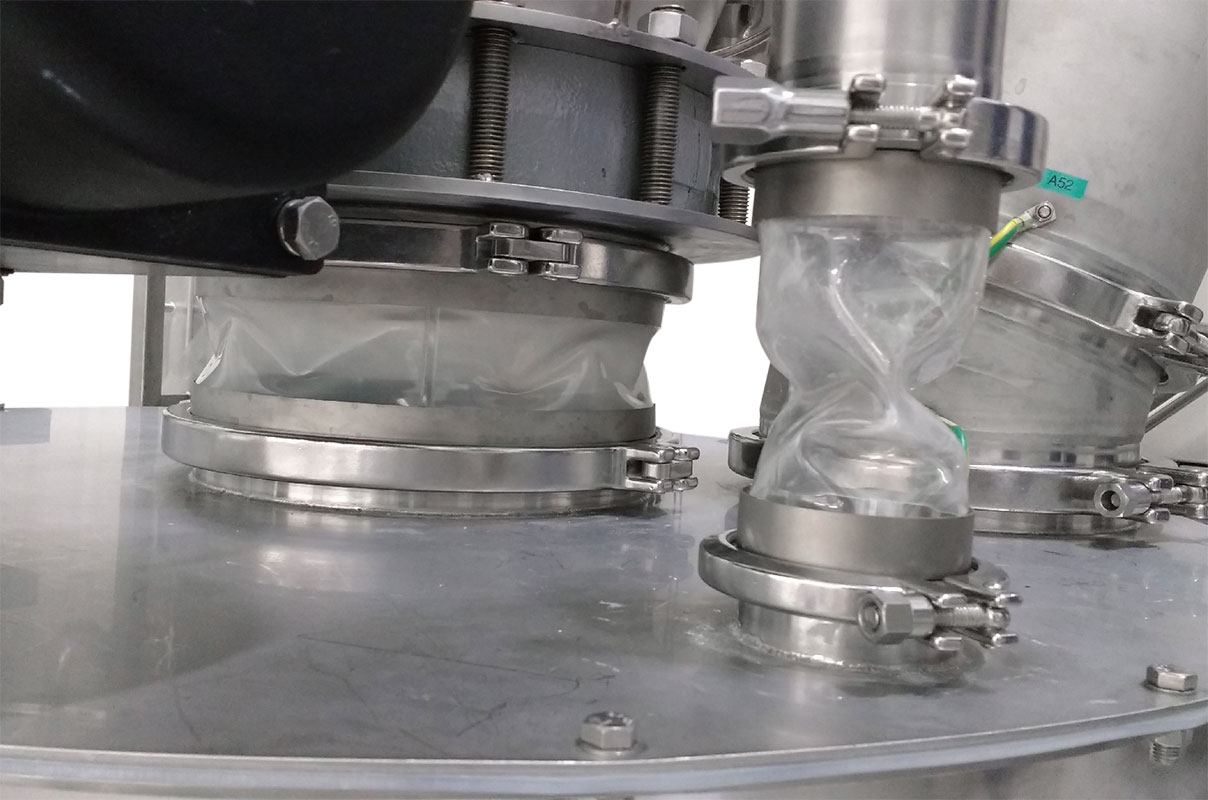

LFR kan worden gebruikt met een 2-bouts klem of scharnierklem, met vleugelmoeren, zeskantmoeren, gereedschapsontgrendeling of borgmoeren voor de veiligheid van werknemers bij gevaarlijke toepassingen, bijvoorbeeld wanneer de flexibele verbindingen zich dicht bij een roterende klep, schroeftransporteur, vlinderklep, molen of andere mechanische apparatuur bevinden. De LFR flexibele soft connections is een geweldige aanvulling op het al uitgebreide programma van het modulaire Tri-clamp buizensysteem.

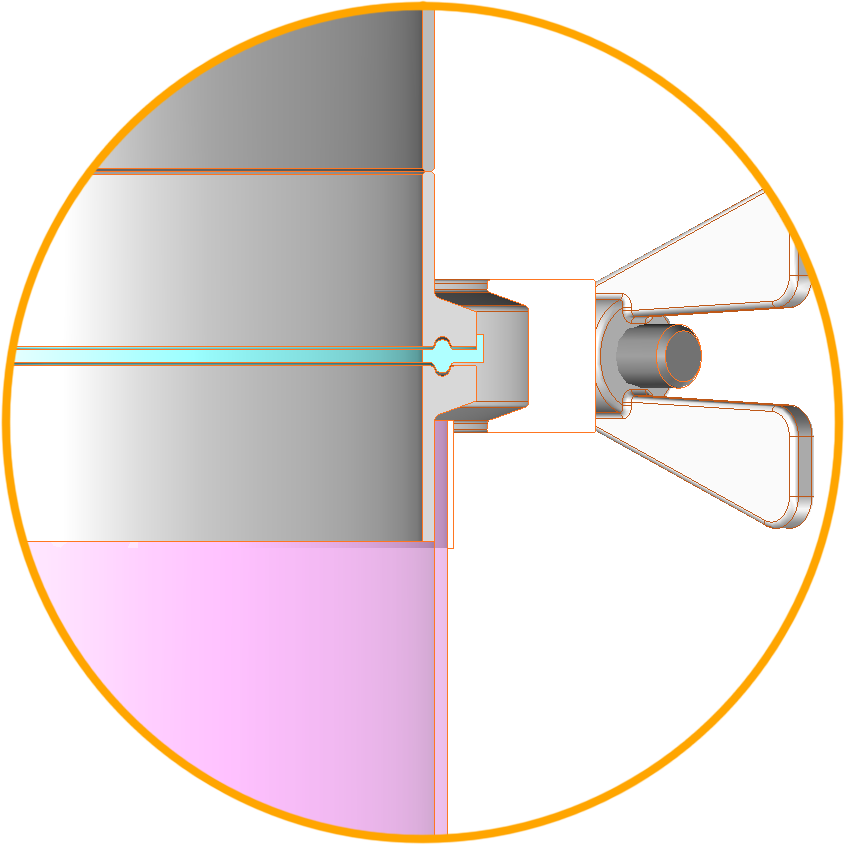

Het ontwerp van de methode: de flexibele zachte huls wordt op de Tri-clover flenzen geperst, waardoor we de flexibele huls in een grote verscheidenheid aan materialen kunnen maken, zoals thermoplasten, rubbers en siliconen. Dit kan met een dikte van 0,3 mm, 1,0 mm, 2,0 mm en zelfs 3,0 mm. Door het gebruik van een pakkingring op de flens, die vervangbaar is, kun je kiezen uit een breed scala aan pakkingsmaterialen voor verschillende toepassingen, zelfs pakkingen van meerdere materialen zoals PTFE met een Viton binnenring. Door roestvrijstalen tri-clamp flenzen op de flexibele verbinding / flexibele mof te drukken, wordt de hele verbinding luchtdicht en krijgt deze een vloeiend stromingsprofiel.

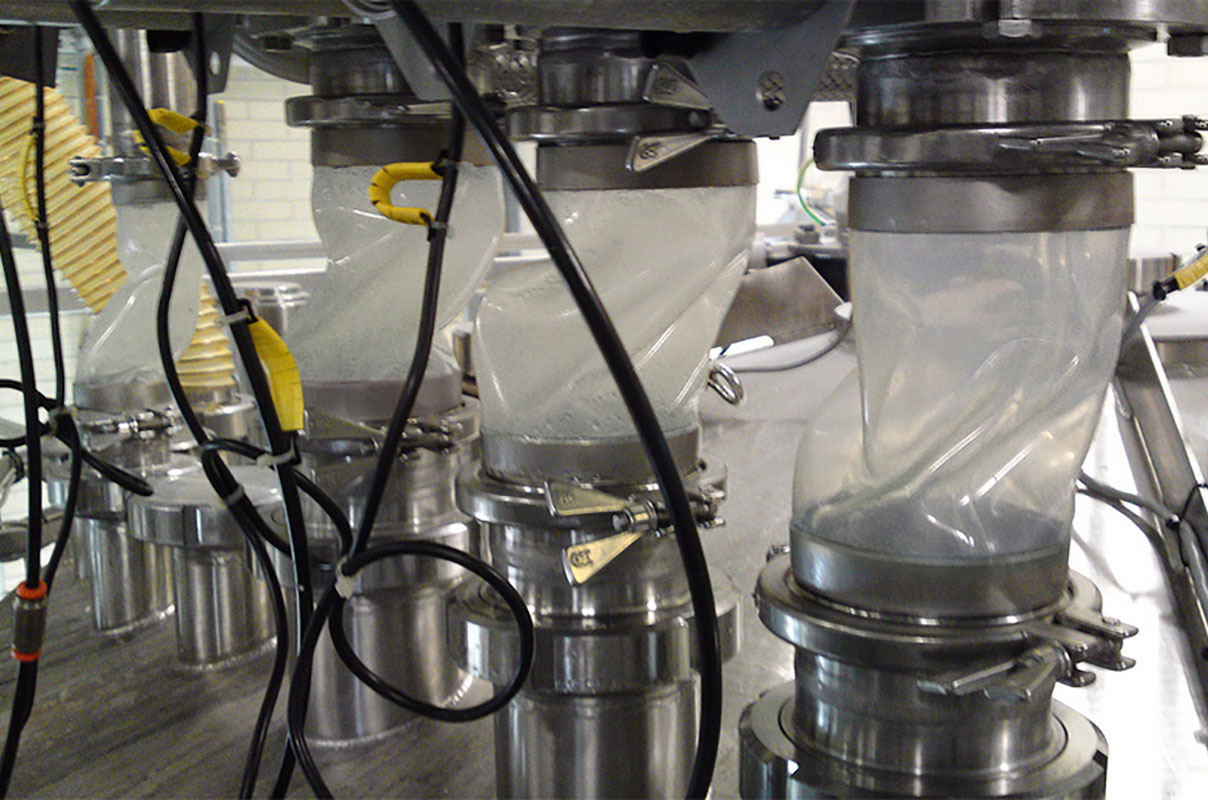

Er zijn vele toepassingsmogelijkheden, waaronder specifieke opties voor weeg- en doseertechnieken, Atex, voedingsmiddelen, chemische, kleur- en metaaldetectie.

Magneten, sensoren en schakelaars

De flenzen die op de flexibele klem zijn geperst, maken het ook mogelijk om beugels te lassen om elektromagneten, sensoren of benaderingsschakelaars te monteren. Elektromagneten kunnen de flexibele op zijn plaats houden om lekken te voorkomen of om operators te behoeden voor mechanisch bewegende onderdelen die gevaarlijk zijn. Machines kunnen worden uitgeschakeld als de juiste elektronische voorzorgsmaatregelen zijn genomen. Er kunnen ook aardingsbouten/aardingsbouten worden toegevoegd aan de metalen persringen aan elk uiteinde. Alles is aanpasbaar.

Variaties

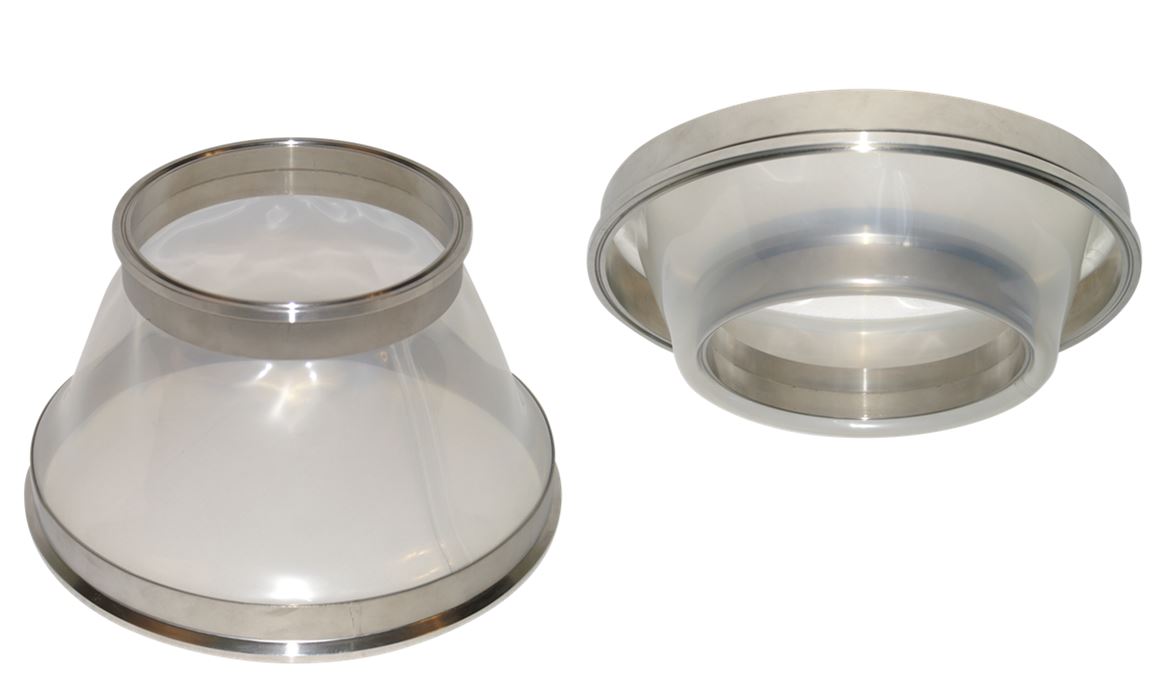

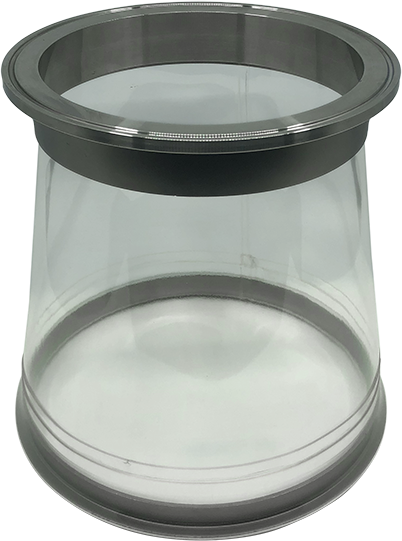

• Conisch,
• Excentriek
• Onparallelle flensoppervlakken
• Met binnenhoes
• Y-stuk / zijtak / T-stuk

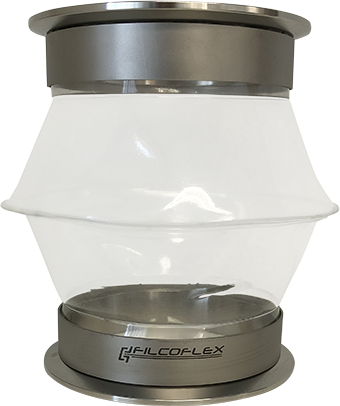

• Balgvorm, symmetrisch en conisch asymmetrisch
• Versterkingsringen tegen vacuüm en overdruk (ook in geaarde uitvoeringen)
• Eindkap of blinde afdekking

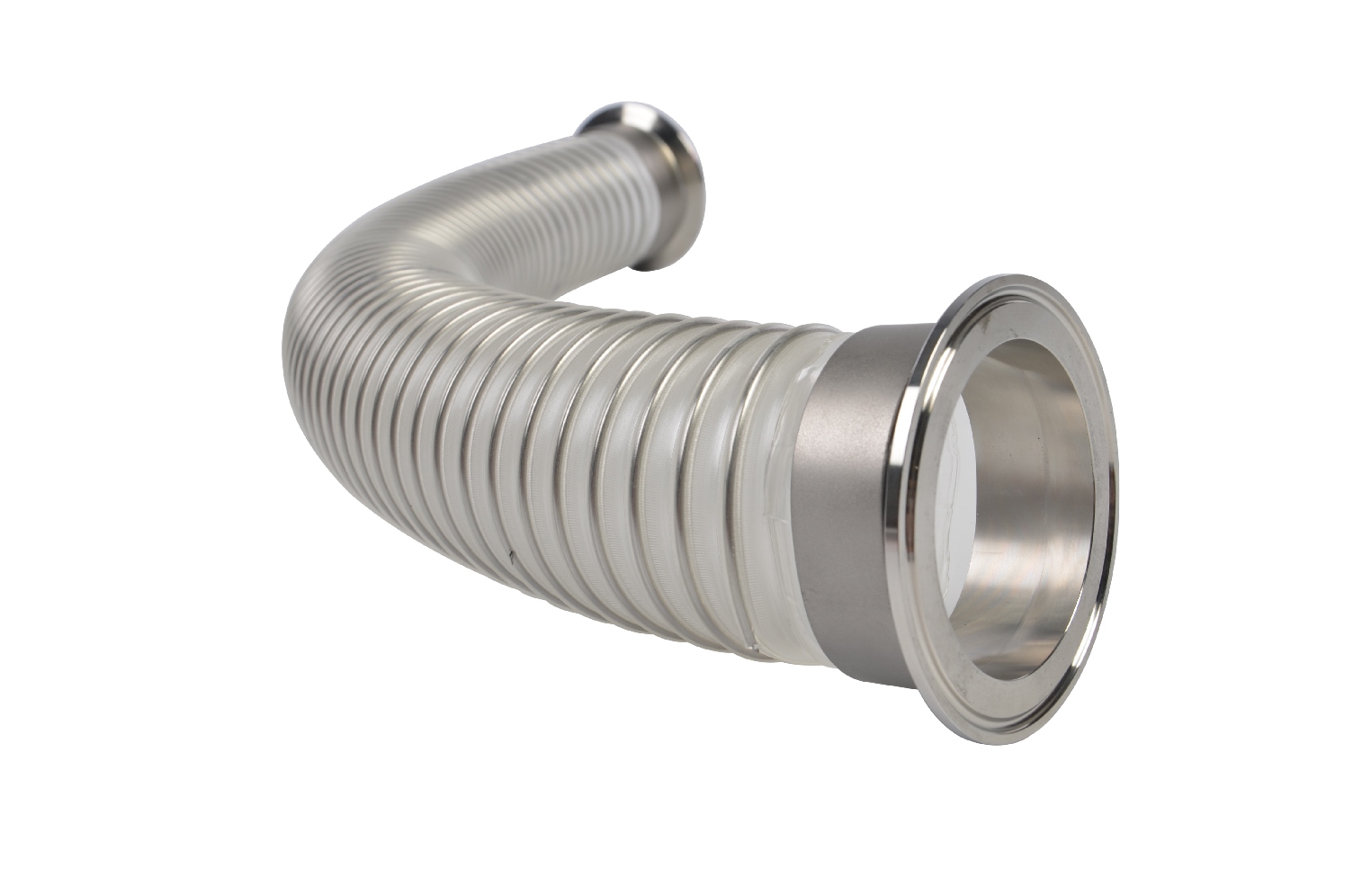

• Spiraalvormige wapening
• Veel meer

Afmetingen

• Ø40 - Ø315
• Elke gestandaardiseerde diameter mogelijk of zie hieronder de meest verkochte diameters
• Flenslengte 28 mm
• Veel Tri-clamp standaarden;
  • DIN32676
  • ISO1127
  • BS4825pt3
  • ASME BPE 2004
  • Anderen

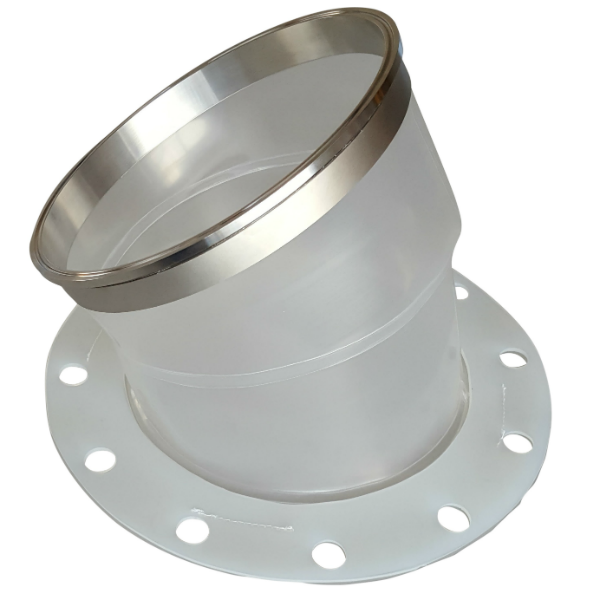

• Verkrijgbaar met andere typen aansluitingen zonder triclamp;
  • DIN 11864
  • En vele anderen
• Lengte is minimaal 100 mm, er is geen maximale lengte

Beschikbare Tri-Clamp flenzen

Materialen

Ga voor meer informatie naar onze materiaalvergelijkingstabel.

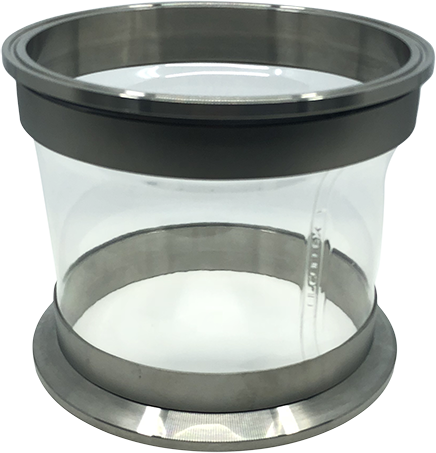

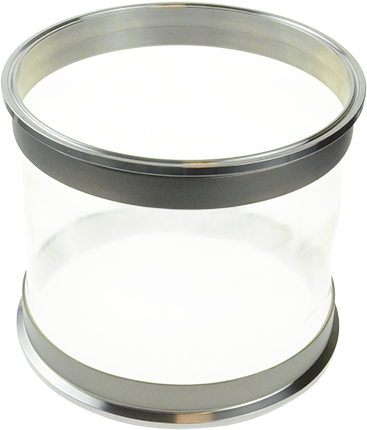

• Polyurethaan (0,3 mm / 1,0 mm / 1,5 mm)
• PKPU Poly Urethaan met gebreide polyester laag (0mm)
• Siliconen (0 mm / 3,0 mm)

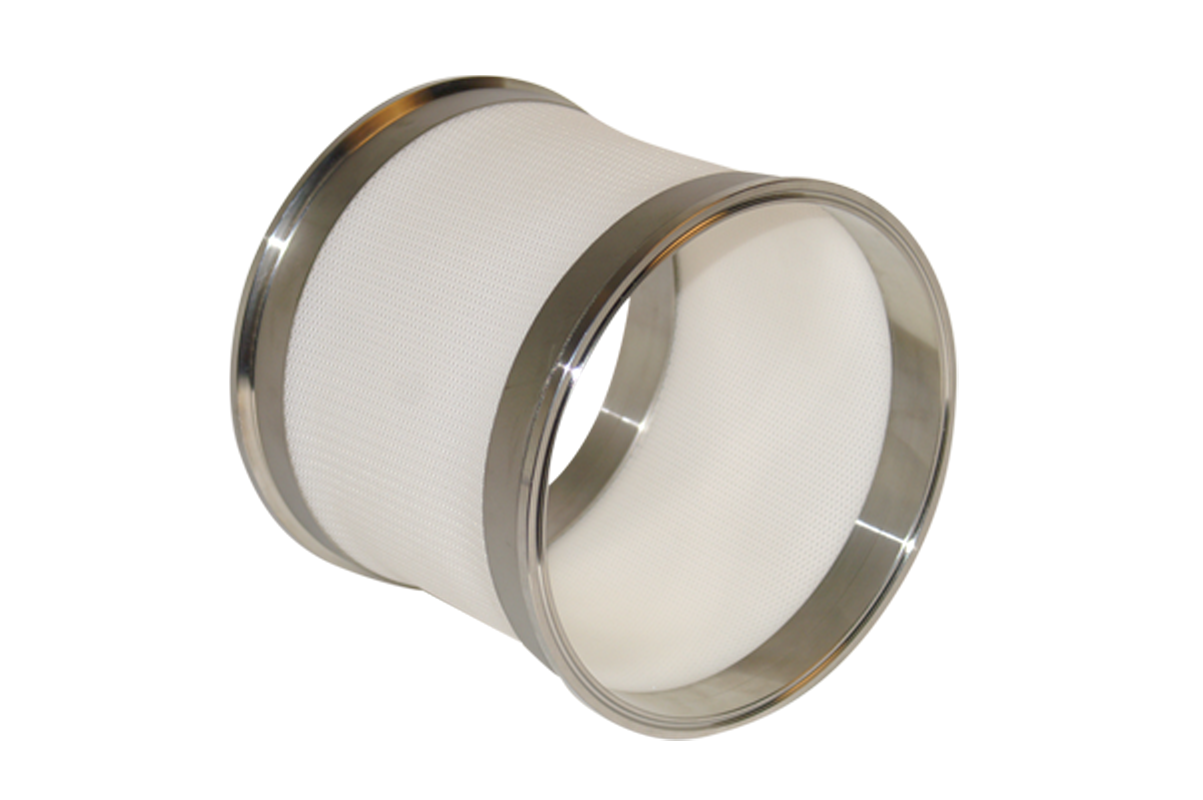

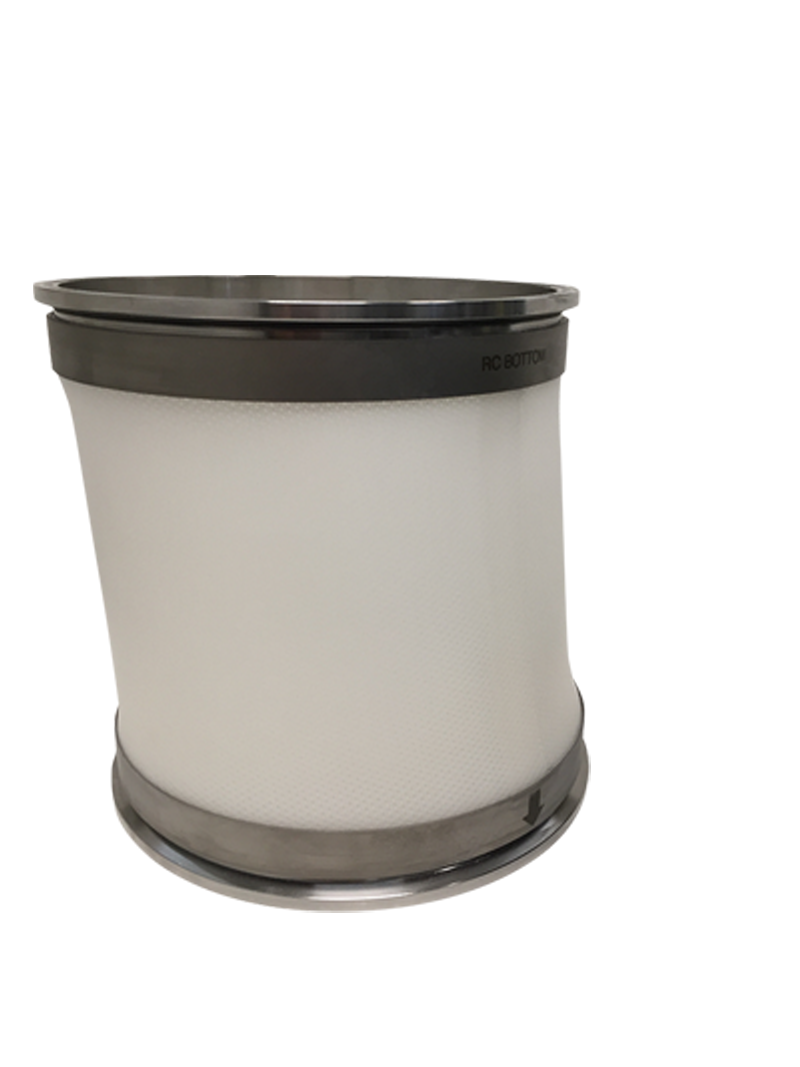

• PKSR Polyester Gebreide Stof met Silicone (0mm)
• EPDM, Gom, Nitril (0mm / 3,0mm)
• PVC, Mipolan (0mm / 3,0mm)

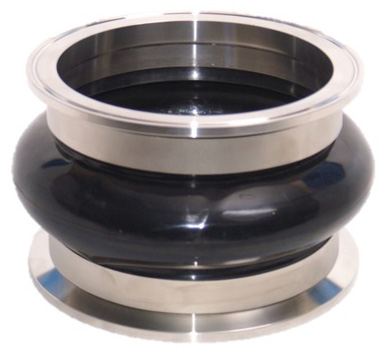

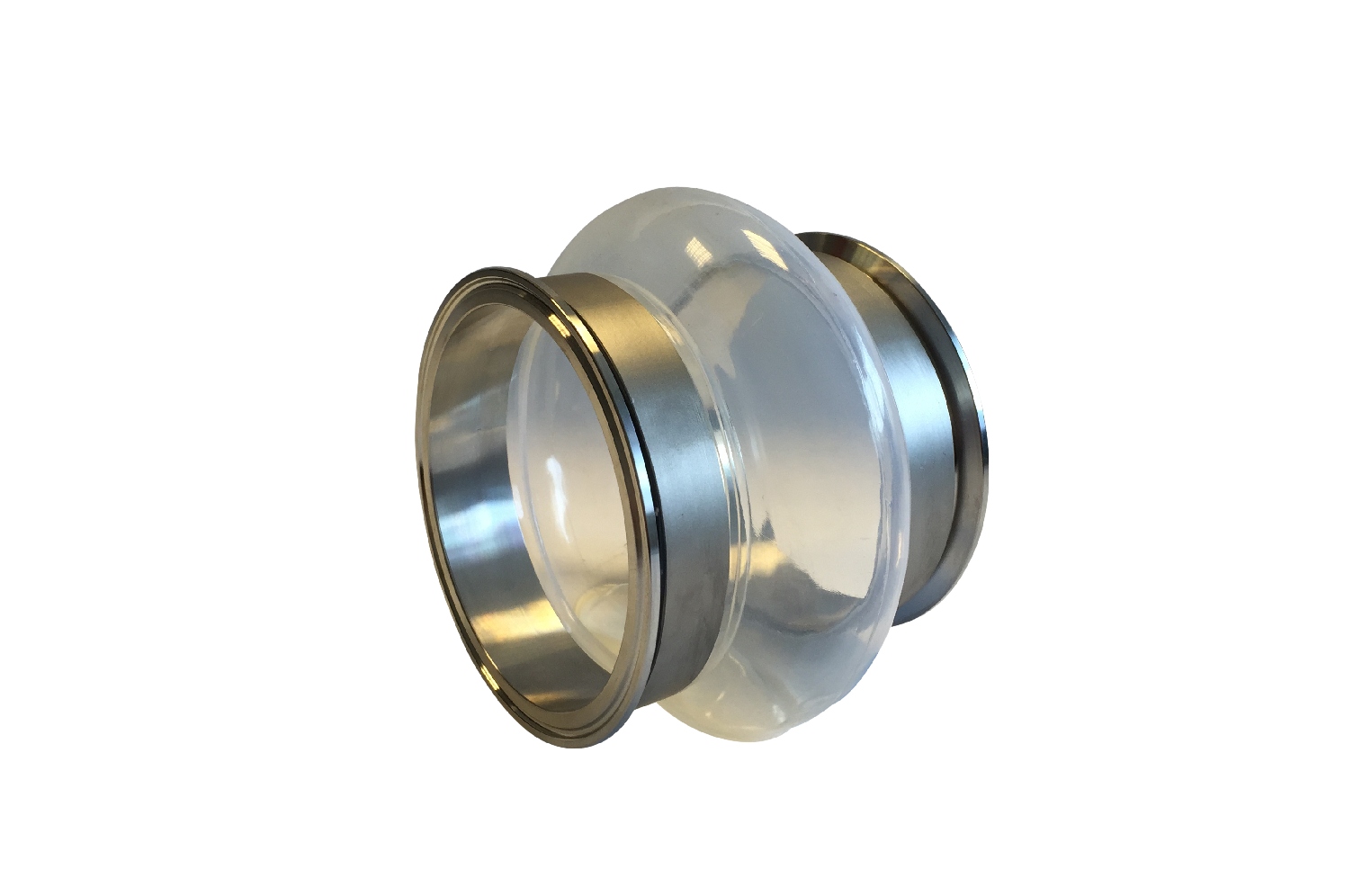

• Silicone Weegbalgen
• Polyurethaan weegbalgen
• Stapbalg

Materialen Vergelijkingstabel materialen
