Kenmerken
- 100% afgedicht - geen lekken
- Eenvoudig te installeren
- Snel zakken aanbrengen en verwijderen
- Sterk en duurzaam
- Geen knelpunten
- Geen losse onderdelen
- Opgeblazen in seconden
- Loopt binnen enkele seconden leeg
- Aangepaste maten
- Voor alle maten bulkzakken en bulkcontainers
- Past op elke bestaande apparatuuraansluiting
- Jacob, Tri-clamp, Inklikbare manchetverbindingen beschikbaar
- Voor imperiale en metrische buizen
Voordelen
- Verkrijgbaar met de meest gangbare snelkoppelingen en aansluitingen, en verkrijgbaar met aangepaste aansluitingen.
- Wordt in enkele seconden opgeblazen en zorgt voor een stevige afdichting op de hals/tuit van de bulkzak, zodat er geen product kan lekken.
- Veel veiliger voor arbeidershanden omdat er geen knelpunten zijn
- Kan worden gebruikt op bulkzakken met of zonder plastic voering, bakken of containers.
- Gemakkelijk los te maken in slechts enkele seconden voor eenvoudige reiniging
- Gestandaardiseerde maten snel beschikbaar
- Aangepaste maten snel beschikbaar
- Hygiënisch polyurethaan materiaal
- Explosieveiligheid
- Voedselcontactveiligheid volgens alle grote internationale voorschriften
- Geen onderdelen die los kunnen raken en verloren kunnen gaan in de machine of bulkcontainer of -zak
- Filcoflex Poly Urethane is niet poreus en gemakkelijk schoon te maken.
- Filcoflex polyurethaan breekt niet af
Kan worden gebruikt voor het vullen of legen van allerlei soorten bulkcontainers, zoals:
- Grote tas
- Plastic zak
- Papieren zak
- Super zak
- FIBC
- Bin
- Schip
- Trommel
- Zakken en bakken met of zonder voering
- Bulkverpakking
Pneumatische zakafdichting - snel losmaken
Een opblaasbare afdichting die wordt bevestigd aan een vulkop van een vul- of ledigingsstation voor het vullen van allerlei Big Bags, containers en bakken.
De naam PBS QD staat voor Pneumatic Bag Seal - Quick Detach. Quick Detach betekent dat deze versie verkrijgbaar is met een aantal verbindingsmethoden waarmee deze opblaasbare seal snel kan worden bevestigd of losgemaakt van de big-bag vulapparatuur.
PBS-QD is verkrijgbaar in gestandaardiseerde maten en in elke maat op maat, beide vallen onder dezelfde prijsstrategie en zijn verkrijgbaar met dezelfde snelle levering.
O

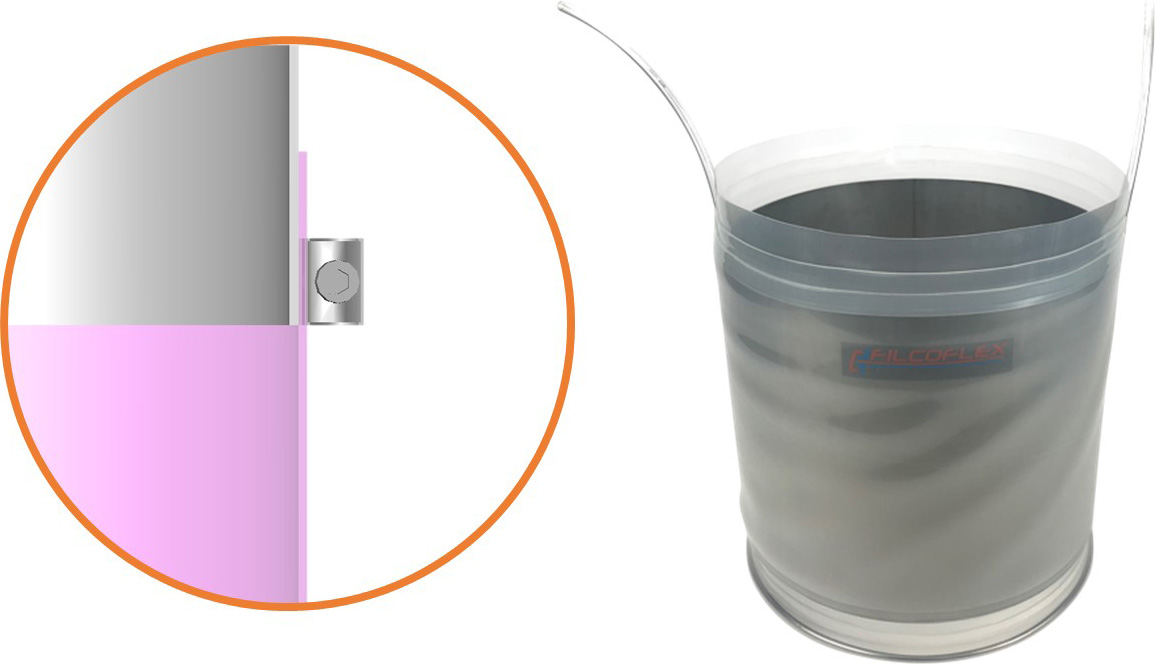

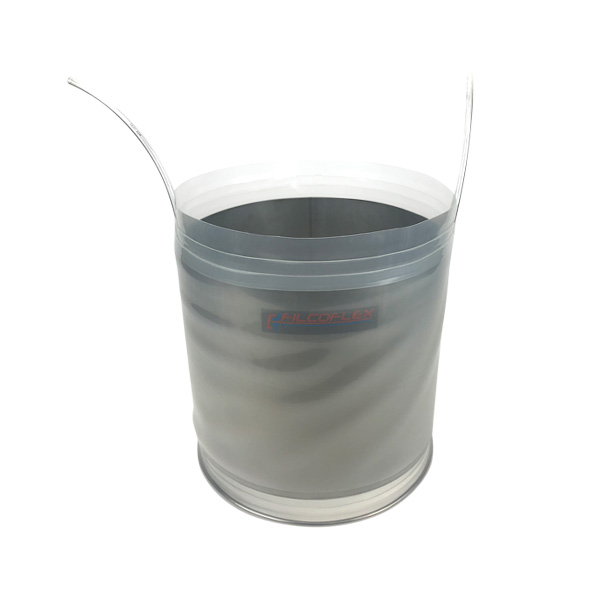

Onbewerkt uiteinde voor slangklem
F

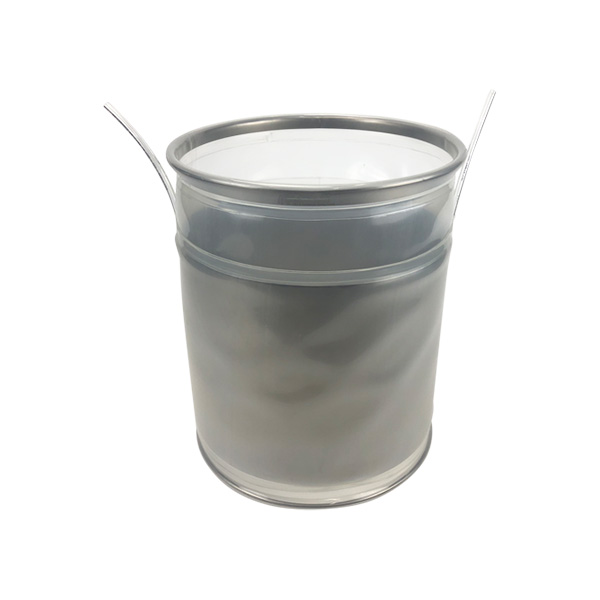

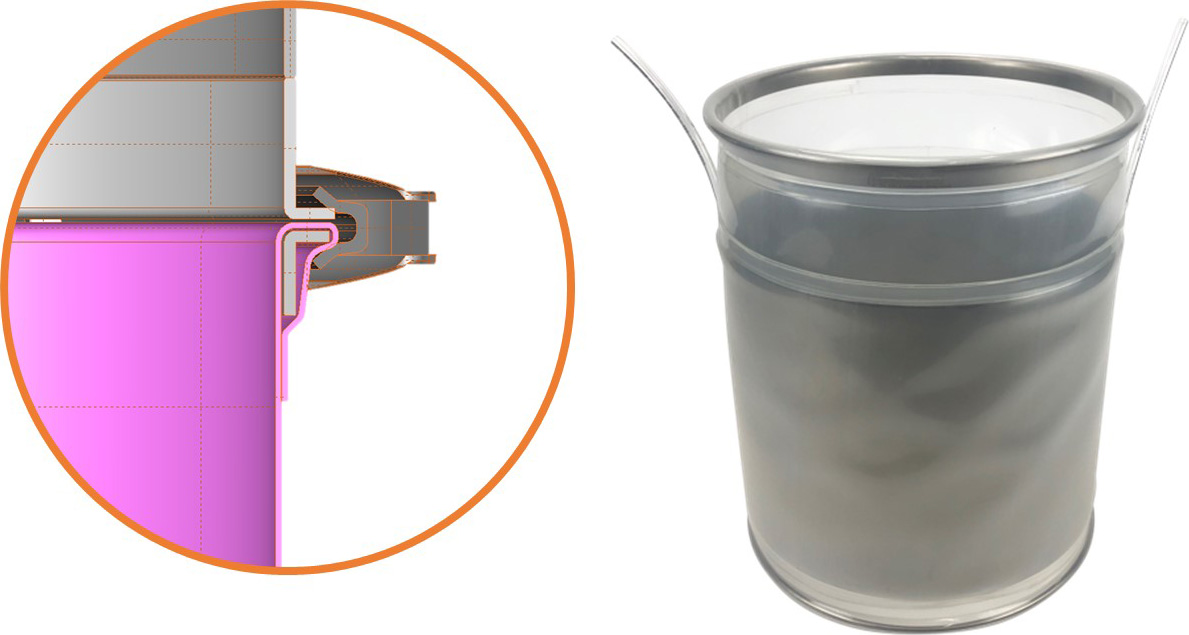

FSC verzegeld in Jacob Flens
M
FDM op Jacob flens gedrukt
L

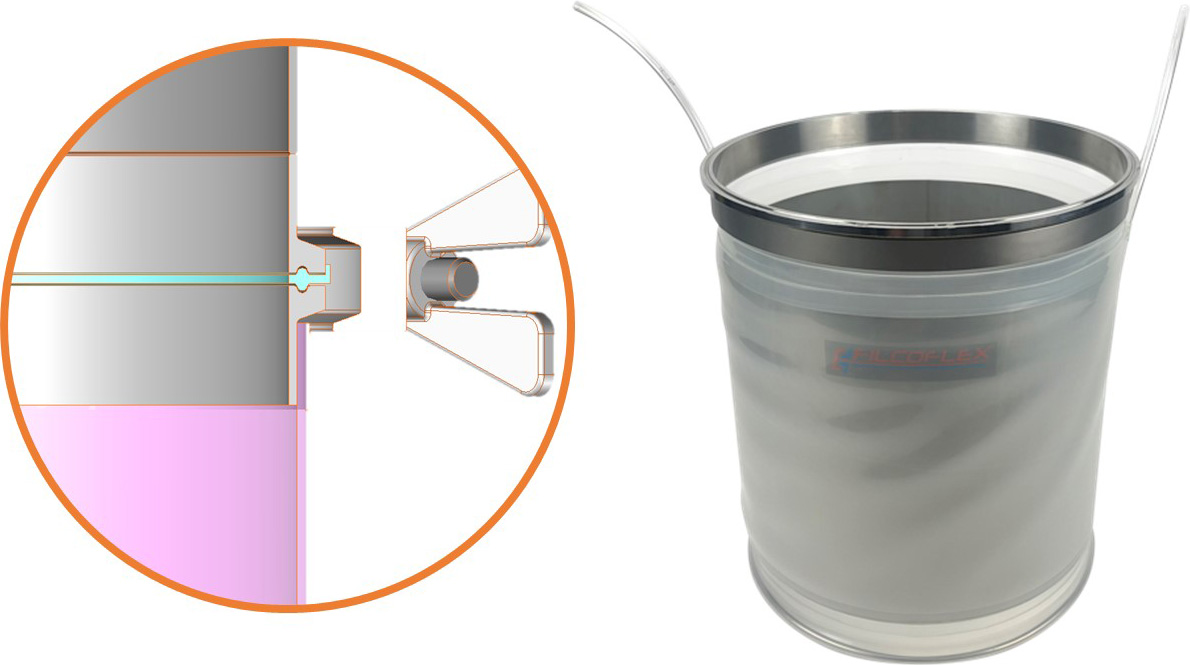

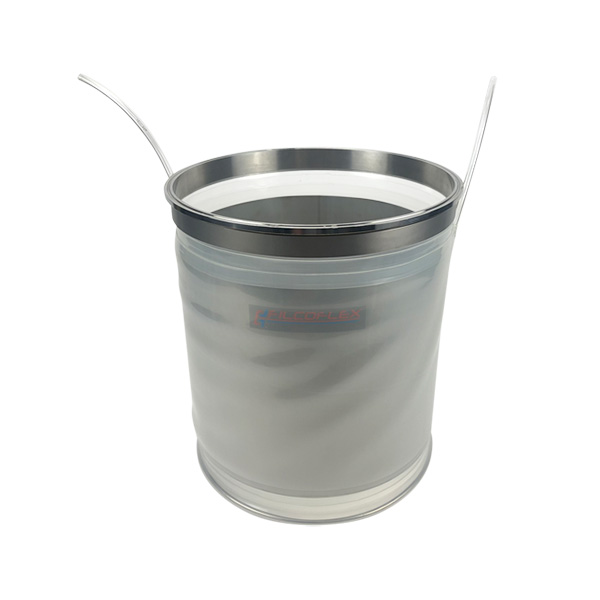

LFR op Tri-klem gedrukt
S
Inklikbare ring

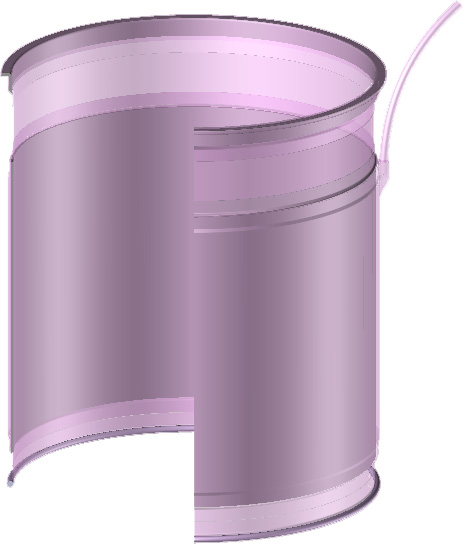

Constructie van het product
PBS-QD is opgebouwd uit drie lagen polyurethaanfilm van 1,0 mm dik. PBS-QD heeft een roestvrijstalen buis tussen de 2 binnenlagen die luchtdicht zijn afgesloten om te voorkomen dat stof of vloeistoffen zich ophopen in het Big-Bag vulstation en in de productieruimte buiten.
De derde laag is de buitenste opblaasbare blaas, die naar buiten toe wordt opgeblazen om te zorgen voor een 100% afdichting tussen de vulinstallatie en de hals/uitloop van de poedercontainer of big bag.
Ingelaste slangen, geen losse onderdelen.
Elk type koppeling:
- Jacob / KMH / NORO / Truduct
- Tri - Klem
- Inklikbare manchet
- Slangklem
- Boutpatroon Flens
Roestvrijstalen buis in een sterke, flexibele PU-mantel.
Ingekapselde roestvrijstalen ring ter ondersteuning van het onderste uiteinde.

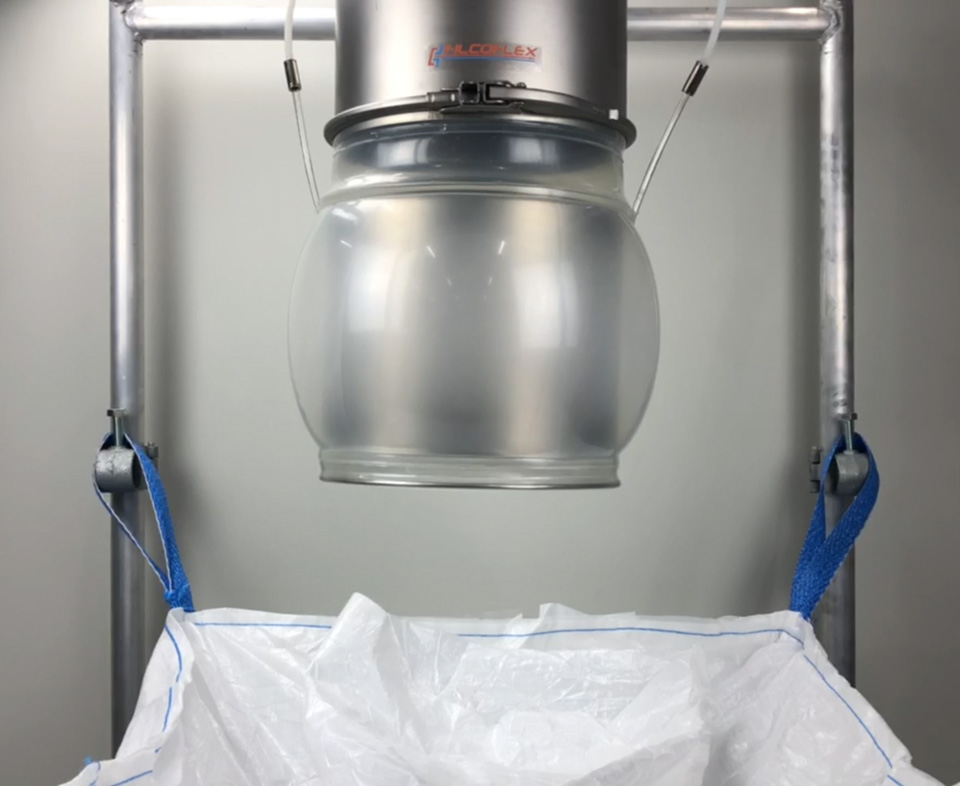

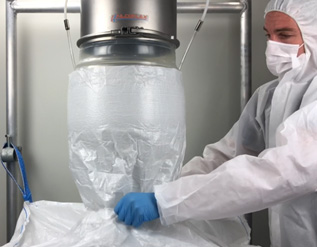

- Bij het opblazen houdt de buitenste polyurethaanlaag de hals van de zak stevig omhoog en open voor schoon en efficiënt vullen.
- Er zijn geen knelpunten die de handen van de operator in gevaar brengen bij het aanbrengen van de zak.
- Kan gebruikt worden met of zonder plastic voeringen.

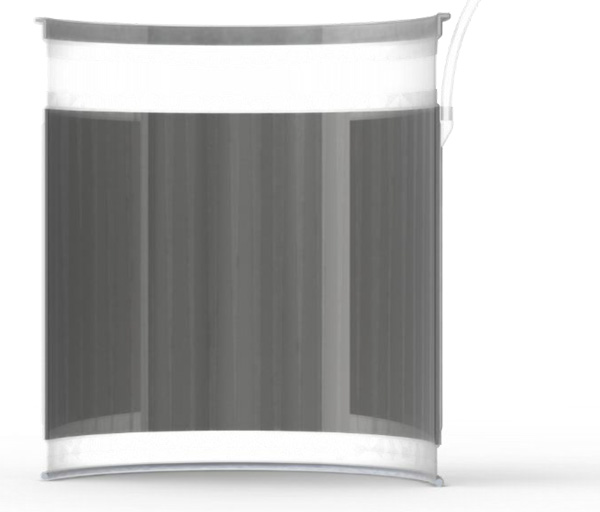

Verbindingsmethode

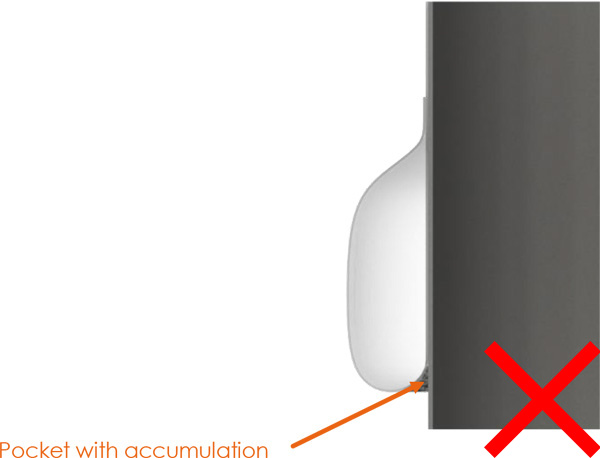

Traditionele opblaasbare afdichtingen worden gemonteerd aan de buitenkant van de buis of vulkop. Wanneer de opblaasbare afdichting onder druk wordt gezet, wordt ze korter en ontstaat er een zak tussen de opblaasbare afdichting en de machinebuis of vulkop. In deze zak kan zich stof of poeder ophopen. In sommige toepassingen is dit niet toegestaan. Voor die toepassingen is de PBS-QD ontworpen.
PBS-QD glijdt niet over de vultuit of buis, maar sluit erop aan. Omdat de afdichting niet meer aan de buitenkant van een bestaande buis is gemonteerd, is er geen opening meer waar poeder of stof zich kan ophopen tussen de buis of trechter van het zakkenvulstation en de opblaasbare afdichting die over de buis schuift. In het geval van handmatige reiniging kan de opblaasbare zakklem in enkele seconden worden losgemaakt en vastgemaakt, waardoor de zak bijna moeiteloos kan worden gereinigd.
Pneumatische aansluiting en bediening

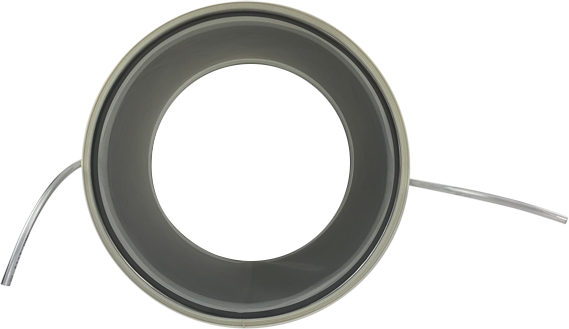

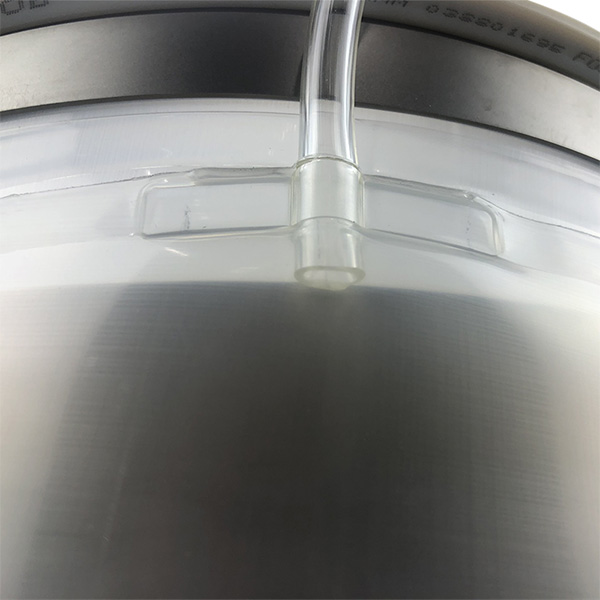

PBS-QD is gebouwd met ingelaste persluchtleidingen, gemaakt van polyurethaan slangen. De slangen zijn volledig luchtdicht in de bovenste rand van de polyurethaan opblaasbare blaas gelast. De 8×5,5mm PU luchtslang is geschikt voor gebruik met elke standaard 8mm insteekluchtfitting, waardoor hij binnen enkele seconden kan worden bevestigd en losgemaakt.

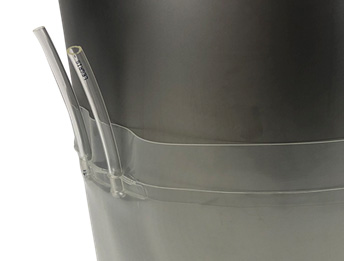

De slangen zijn recht omhoog gelast om uit de bulkzak te blijven. De opblaasbare blaas is 100% vrij van obstructies, scherpe randen of pneumatische fittingen. De volledige blaaslengte kan worden gebruikt om de bulkzak of container vast te klemmen. Omdat er geen obstructies of fittingen in de opblaasbare bladder zitten, kan er meer bladderoppervlak worden gebruikt, waardoor het gemakkelijker is om bulkzakken of containers te positioneren of uit te lijnen zonder tijd te verliezen.
De 3D HF lastechniek die wordt gebruikt om de slangen in de opblaasbare klem te lassen, garandeert een 100% afdichting. Elke las wordt getest voordat de Pneumatic Bag Seal wordt verzonden.

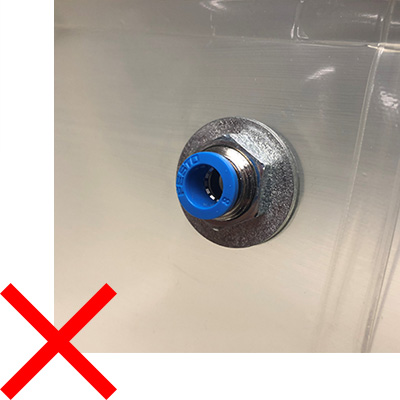

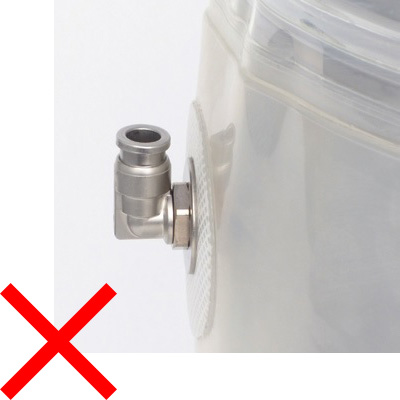

Hulpstukken met schroefdraad creëren mogelijke ingangen in de blaas. Dit kan worden geclassificeerd als een hygiënerisico.
Door de slangen in de bovenrand te lassen in plaats van schroefdraadfittingen in de buitenmof te gebruiken. Het volledige opblaasbare blaasoppervlak is vrij van scherpe voorwerpen.
Onderdelen met schroefdraad kunnen losraken en daardoor kunnen onderdelen verloren gaan in de machine of bulkcontainer of -zak. Fittingen met schroefdraad kunnen gaan lekken en kunnen niet worden vastgebonden omdat 1 kant niet toegankelijk is om vast te houden tijdens het vastdraaien.
PBS-QD wordt standaard geleverd met 2 slangen, verdeeld over 180° van elkaar. Het aantal slangen kan variëren van 1 tot 6 stuks. Het aantal slangen heeft invloed op de snelheid van opblazen en leeglopen.
De afstand tussen de slangen kan gelijkmatig verdeeld zijn over de volledige omtrek van 360°. De slangen kunnen ook aan één kant tegen elkaar liggen.
De Polyether Urethane slangen kunnen eenvoudig op lengte worden geknipt. De standaardlengte is 175 mm Gebruik gewoon een multifunctionele verstekschaar voor de beste en gemakkelijkste snede.
Veiligheid van de operator

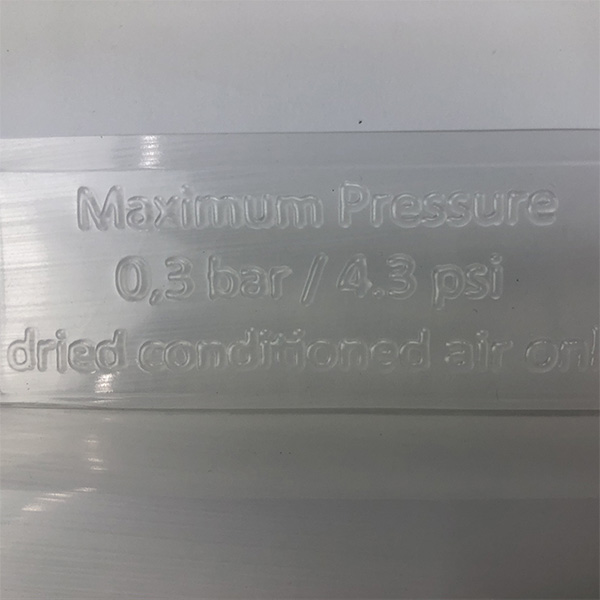

Er zijn geen knelpunten, scherpe randen of metalen voorwerpen in het klembereik die de handen of vingers van operators in gevaar brengen. Veiligheidsinstructies kunnen in reliëf worden aangebracht in de PU
Luchtdruk / Perslucht
De ideale bedrijfsdruk van de persluchtleiding wordt aanbevolen op 0,3 bar / 4,3 PSI.
Als een hogere druk nodig is om een grotere opblaasdiameter te bereiken, is dit mogelijk. De absoluut aanbevolen maximale druk is 0,41 bar / 6 PSI.

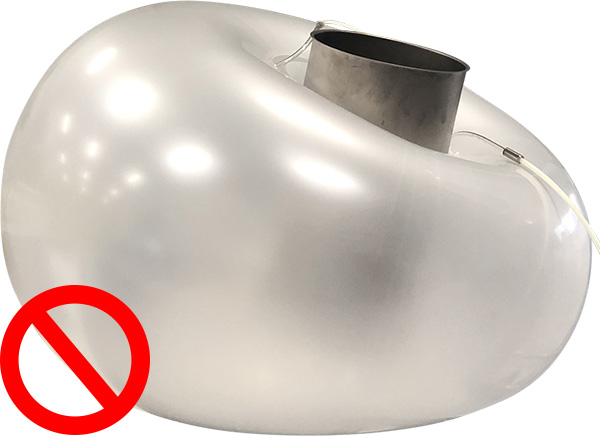

Als de aanbevolen luchtdruk wordt overschreden, kan dit permanente schade aan de opblaasblaas veroorzaken. Hoewel een hogere druk kan worden aangehouden zonder dat de blaas direct barst, wordt aanbevolen om de aanbevolen maximale druk niet te overschrijden.

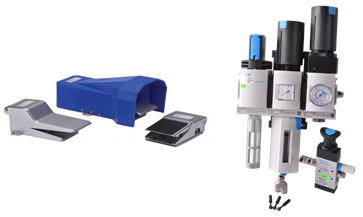

Zowel een handbediende knop of schakelaar als een voedingspedaal kunnen worden gebruikt om het opblazen van de afdichting te bedienen. Filcoflex biedt een volledige kit met een handknop.
Aansluitstijlen en afmetingen
Drieklemverbinding
LFR (L) of CFL
Lengte 350 mm
Normen: DIN 32676 / ISO 1127 / BS 4825 pt.3
Normen: DIN 11864 / Sterivalve en andere
Ø 100 - 315

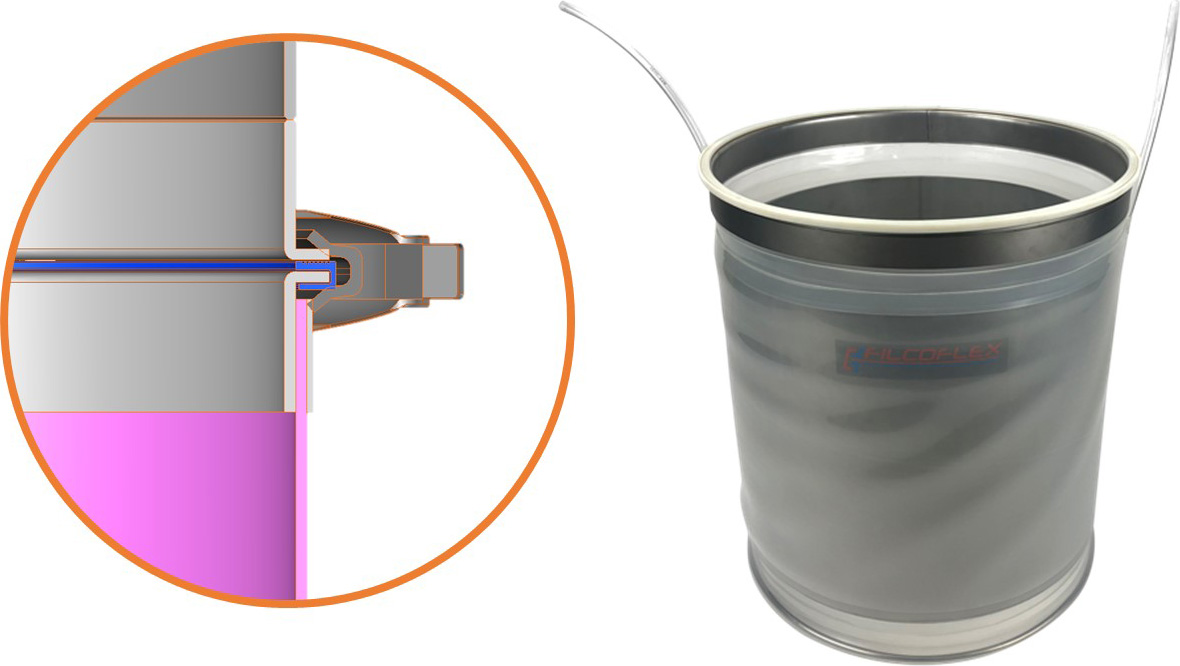

Jacob Verbinding
FSC (F) of FDM (M)
Gestandaardiseerde maten
Lengte 350 mm
Ø 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400, 450, 500, 560, 600, 630
Snap In Flexibel (B)
Lengte 350 mm (+30 mm inklikbare band)
Ø 200, 250, 300, 350, 400, 450
Onbewerkt uiteinde voor slangklem (R)
Lengte 350 mm (+30 mm inklikbare band)
Ø 100 - geen maximale diameter

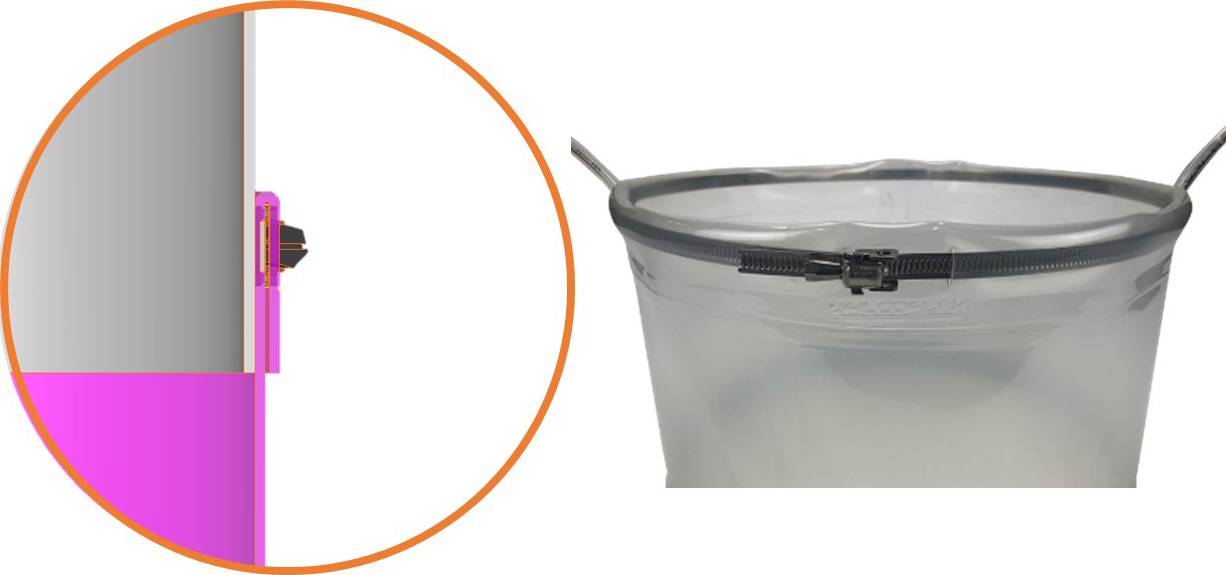

Verzegeld in slangklem (K)
Lengte 350 mm (+30 mm inklikbare band)
Ø 100 - geen maximale diameter

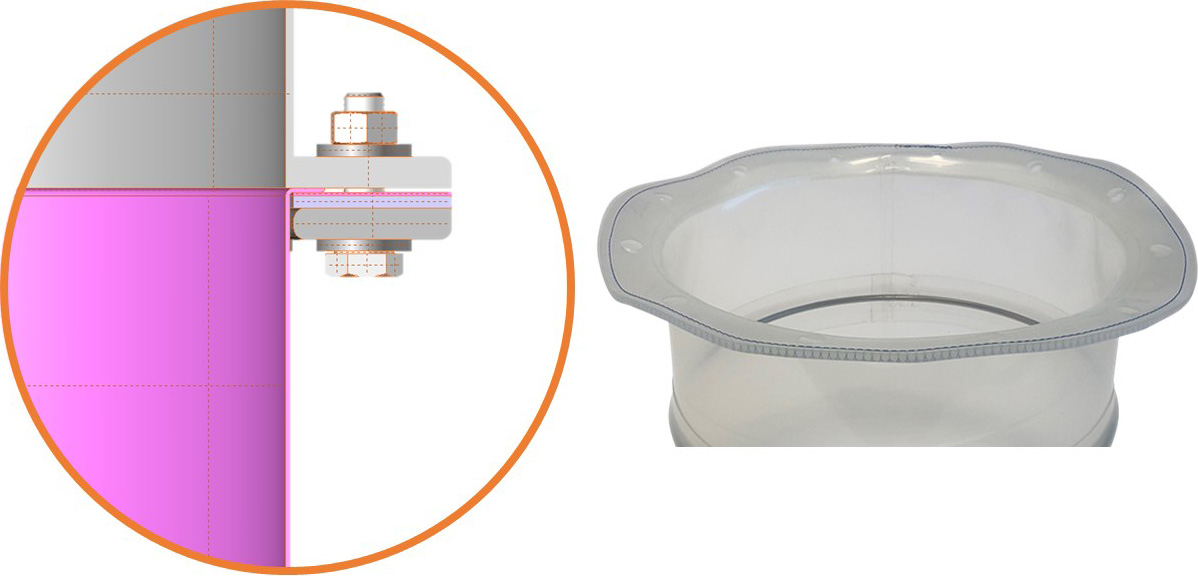

Flensboutpatroon (D)
Lengte 350 mm (+30 mm inklikbare band)
Ø 100 - geen maximale diameter
Elk boutpatroon
| Binnendiameter | Buitendiameter | Uitbreidbaar voor zakhalsmaten (mm) | |
| (ID) | (OD) | 0,30 bar | 0,41 bar |
| 100 | 110 | ||
| 114 | 124 | ||
| 140 | 150 | ||
| 150 | 160 | ||
| 168 | 178 | ||
| 175 | 185 | ||
| 200 | 210 | 230 | 242 |
| 219 | 229 | ||
| 224 | 234 | ||
| 250 | 260 | 340 | |
| 280 | 290 | 375 | |
| 300 | 310 | 375 | 400 |
| 315 | 325 | ||
| 319 | 329 | ||
| 350 | 360 | 425 | 460 |
| 400 | 410 | 540 | |
| 450 | 460 | 590 | |
| 500 | 510 | 550 | |
| 560 | 570 | 710 | |
| 600 | 610 | 750 | |
| 630 | 640 | 780 | |
* Alle geëxpandeerde diameters zijn gebaseerd op de standaardlengte van 350 mm.
** Andere lengtes zijn beschikbaar. Als je maat er niet bij staat, laat het ons dan weten. We berekenen of testen het graag voor je.

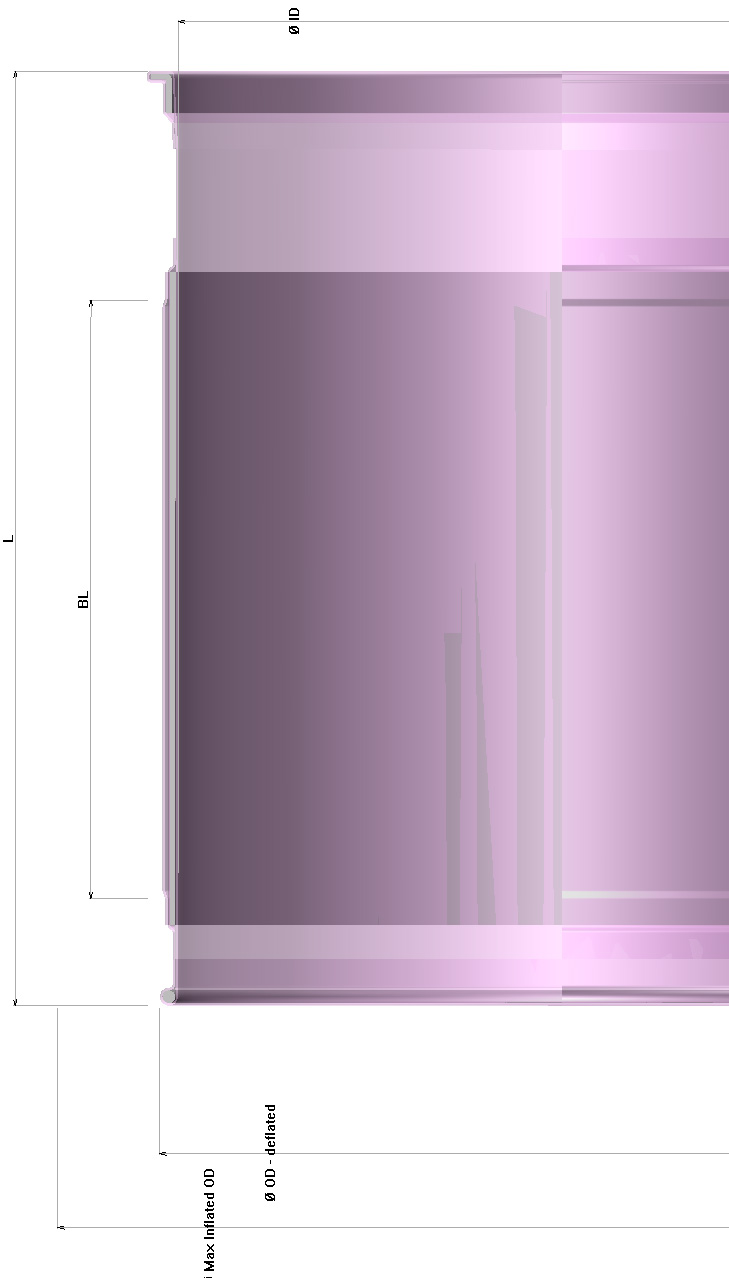

| Parameter | Uitleg |
| L | totale lengte |
| BL | Opblaasbare Blatter Lengte |
| ID | Binnendiameter |
| OD | Buitendiameter bij leeglopen |
| Max. opgeblazen OD | Maximale opblaasbare buitendiameter |
Er zijn standaardmaten beschikbaar, naast onze op maat gemaakte maten, allemaal met dezelfde prijsstrategie en snelle levering.
