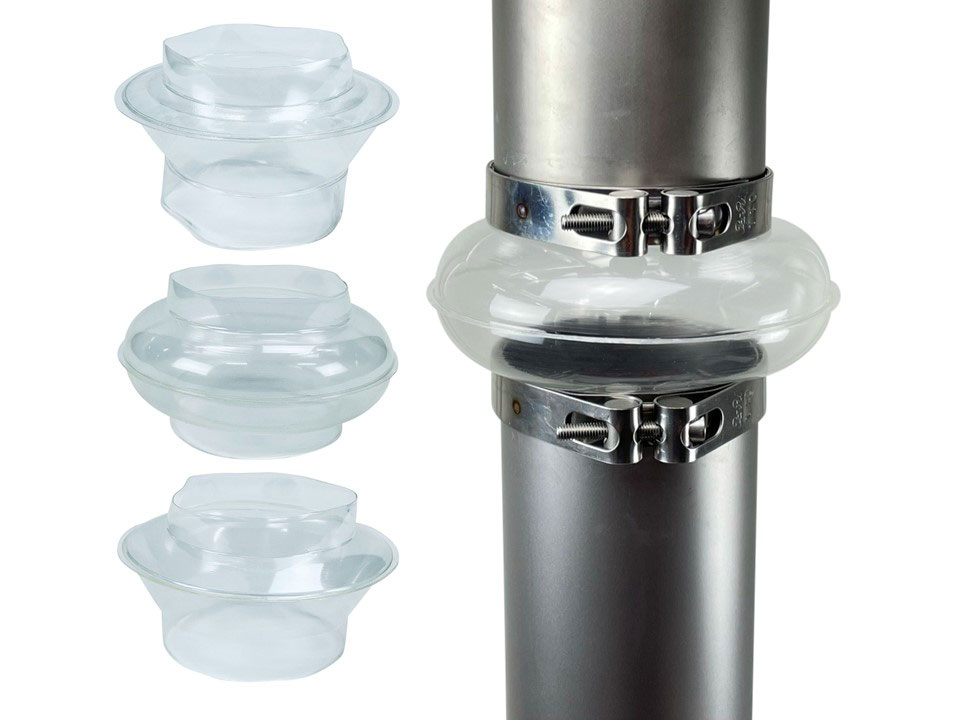

Polyurethaan weegbalgen op maat

• Lucht- en stofdicht
• Gemakkelijk schoon te maken
• Uiterst flexibel
• Optimale productstroom
• Verwijdert invloed op weegprocessen
• Gestandaardiseerde maten
• Universeel diameterbereik
• Aangepast aan uw wensen
• Toegestaan voor gebruik met voedingsmiddelen
  • Verenigde Staten van Amerika FDA
  • Europese regelgeving voor contact met voedingsmiddelen
  • Chinese regelgeving voor contact met voedingsmiddelen
• Ook verkrijgbaar met Quick Detach-koppelingen
  • Drieklem
  • Jacob
  • B-vormige klikring
  • Flenzen en slangklemmen

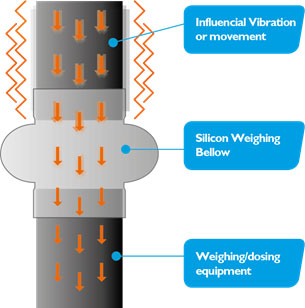

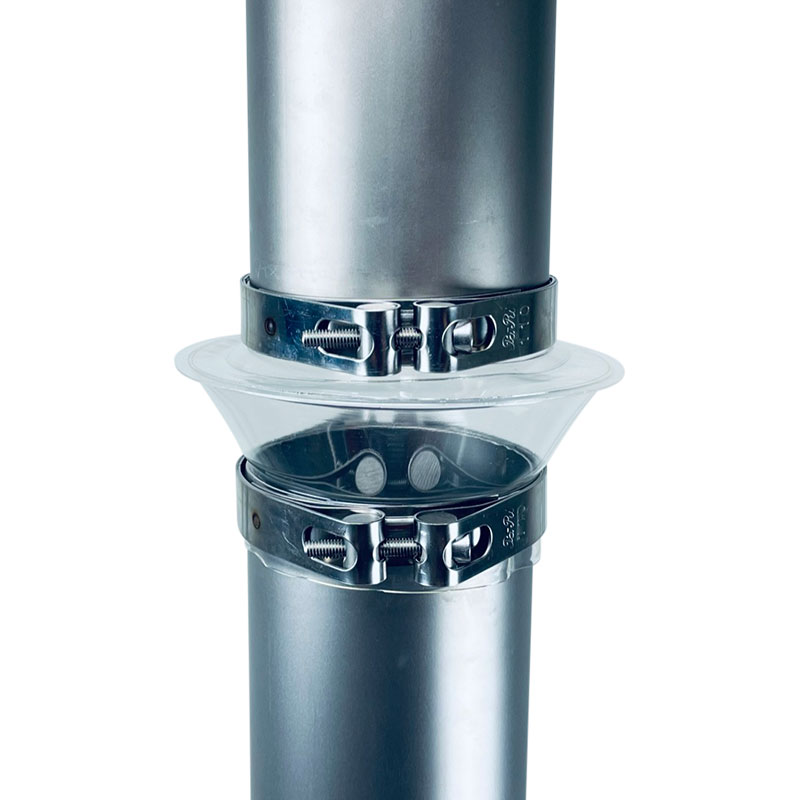

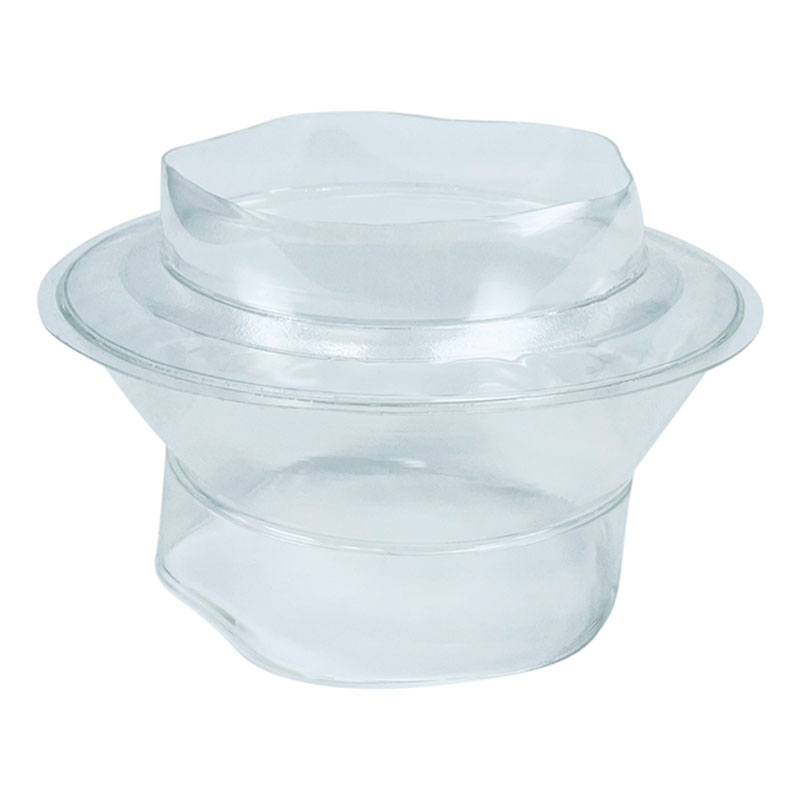

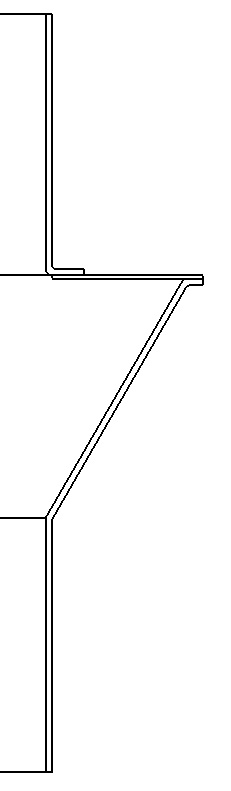

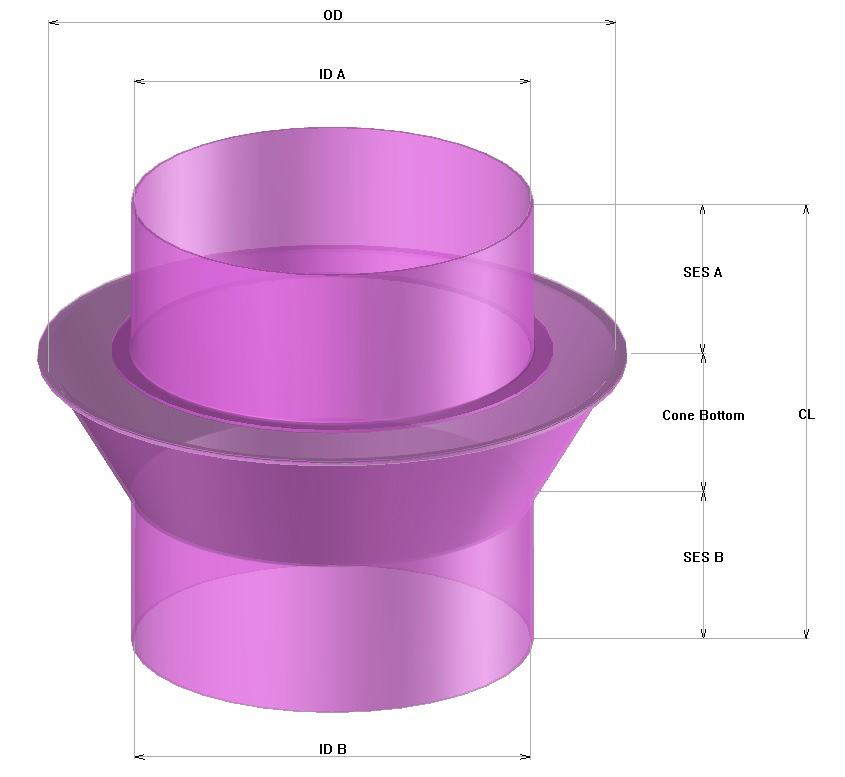

De Poly Urethane 3-delige ontwerpen zijn gebaseerd op een dikkere onderste conus, met een hoek van 60° om opstapelen te voorkomen. Een bovenmanchet van dik PU-materiaal. De middelste sectie is een vlakke sectie volledig horizontaal gemaakt van PU-UF03, een 0,3 mm dik polyurethaan. Een vlak plaatoppervlak is het meest flexibel omdat het geen vormgeheugen heeft. Deze vorm is ontworpen om minimale invloeden zoals trillingen of bewegingen van de aanvoer- of ontvangstapparatuur over te brengen op de weeg- of doseerapparatuur. Deze invloeden liggen ruim onder de 1 gram. Dit Flat Top ontwerp heeft een beperkte verticale compensatie vanwege de membraanachtige functie.

De bovenste manchet is gemaakt van 1,0 mm polyurethaan (standaard), 1,5 mm polyurethaan is optioneel. De onderste kegel en manchet zijn gemaakt van 1,0 mm polyurethaan (standaard), 1,5 mm is optioneel. De platte middensectie is gemaakt van 0,3 mm polyurethaan. Het kan in verschillende diktes worden gemaakt, maar dan zou het het grootste deel van zijn flexibiliteit verliezen, waardoor het minder geschikt zou zijn voor een nauwkeurige weeg- of doseertoepassing.

De manchetten aan beide kanten kunnen worden verlengd om een langere totale lengte te krijgen, meestal wordt de onderste manchet verlengd. De manchetten kunnen ook op lengte worden geknipt als ze langer zijn dan nodig, wij kunnen ze voor je knippen of je kunt dit zelf doen met een schaar.

Allerlei dikte- en kleurvariaties zijn mogelijk.
*Bijvoorbeeld een middenstuk van 0,3 mm, een bovenstuk van 1,0 mm en een onderstuk van 1,5 mm.

*Metrisch (mm) / Imperiaal (Inch)

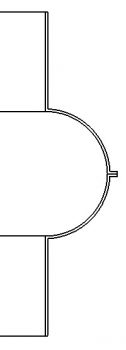

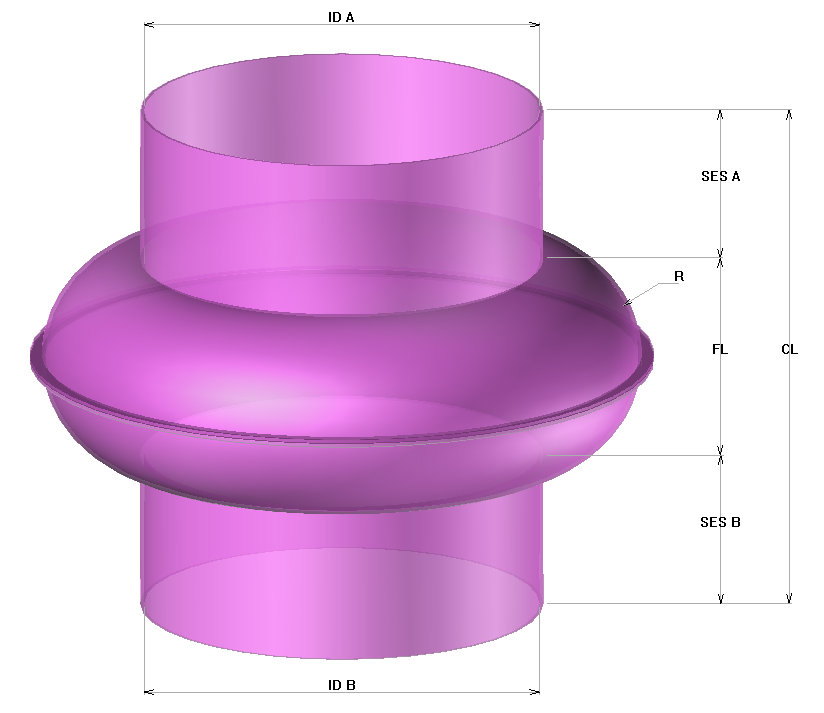

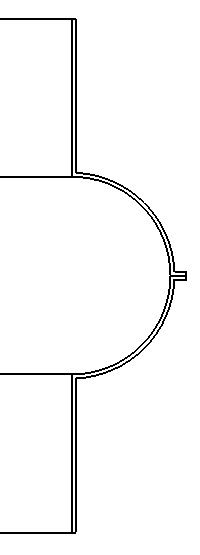

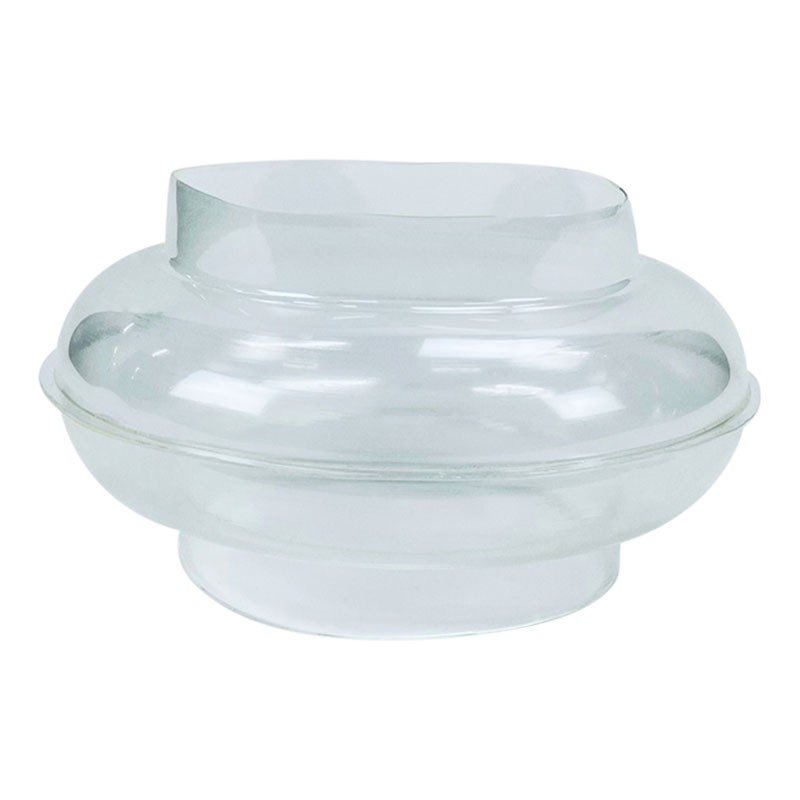

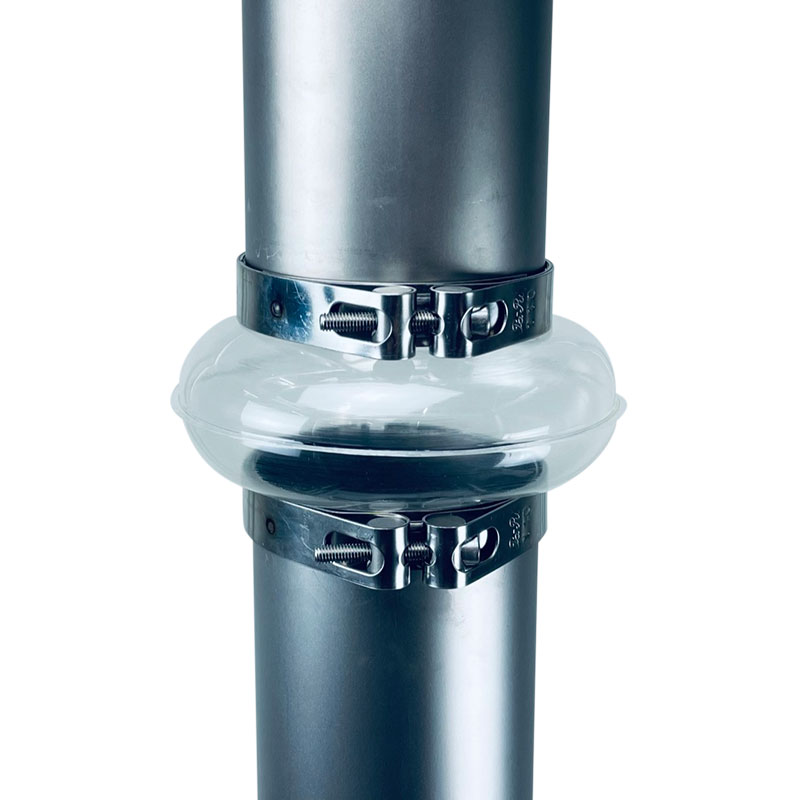

De klassieke sferische balgvorm is ontworpen om minimale invloeden zoals trillingen of bewegingen over te brengen van de toevoer- of ontvangstapparatuur naar de weeg- of doseerapparatuur. Dit ontwerp blinkt uit in het compenseren van grote axiale bewegingen, zoals compressie of exstensie. De axiale compressiebeweging maakt een eenvoudige verplaatsing van 10 tot 20 mm mogelijk, of een absoluut maximum van 50 mm.

2 delen worden gethermoformeerd en aan elkaar gelast tot een bolvorm. Het bovenste en onderste deel kunnen worden gemaakt van verschillende polyurethaan materialen.

De bovenste balg en manchet zijn gemaakt van 0,7 mm polyurethaan (standaard), 1,0 & 1,5 mm polyurethaan zijn optioneel. De onderste balg en manchet zijn gemaakt van 0,7 mm polyurethaan (standaard), 1,0 en 1,5 mm polyurethaan zijn optioneel. Standaard wordt voor beide delen dezelfde dikte gebruikt om de balg zo flexibel mogelijk te maken.

Sommige klanten kiezen ervoor om het onderste deel van de balg in dikker polyurethaan uit te voeren dan de bovenkant. Het onderste deel moet zoveel mogelijk zijn vorm behouden en het bovenste zorgt voor flexibiliteit. De belangrijkste reden is om de ophoping van poeder in de balg te verminderen. Een andere optie is om de conische balg PU BG CFT of PU BG AC te gebruiken.

De manchetten aan beide kanten kunnen worden verlengd om een langere totale lengte te krijgen, meestal wordt de onderste manchet verlengd. De manchetten kunnen ook op lengte worden geknipt als ze langer zijn dan nodig, wij kunnen ze voor je knippen of je kunt dit zelf doen met een schaar.

Allerlei dikte- en kleurvariaties zijn mogelijk.
*Bijvoorbeeld een 0,7mm bovenkant en een 1,5mm onderkant.

*Metrisch (mm) / Imperiaal (Inch)

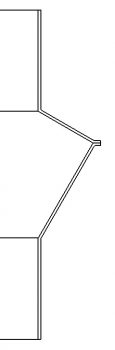

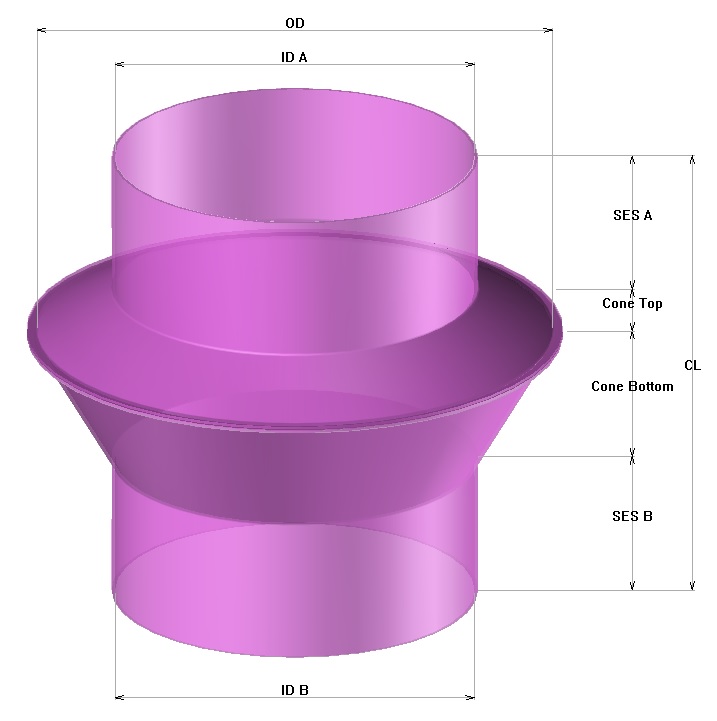

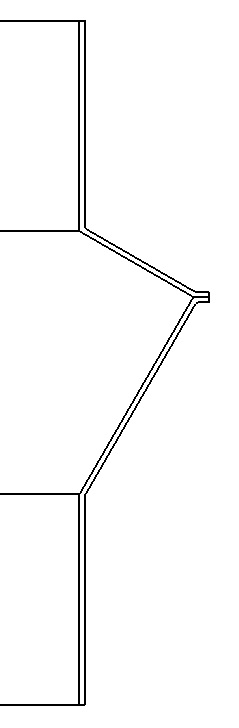

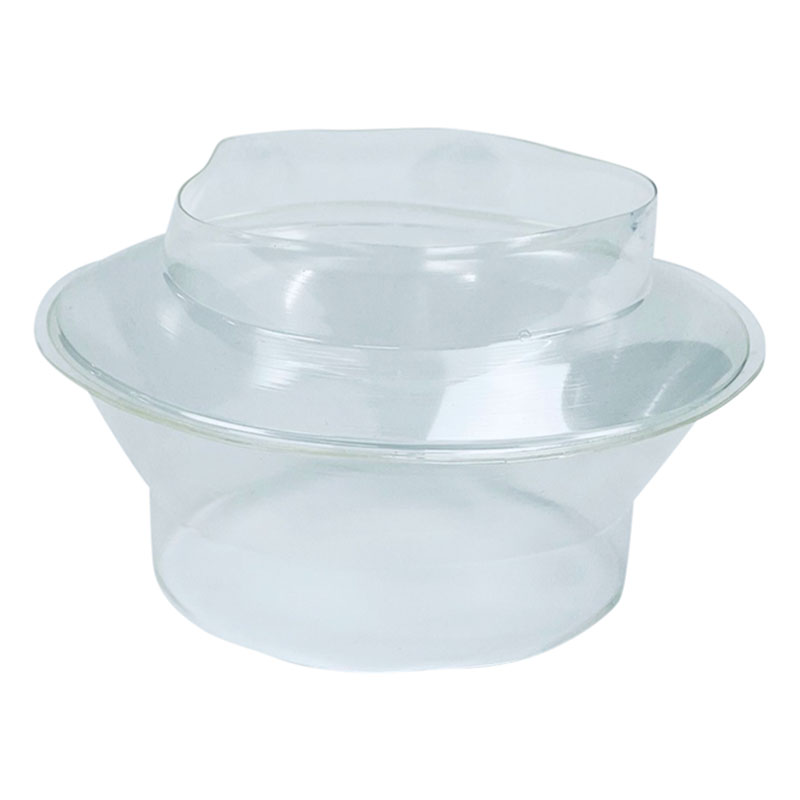

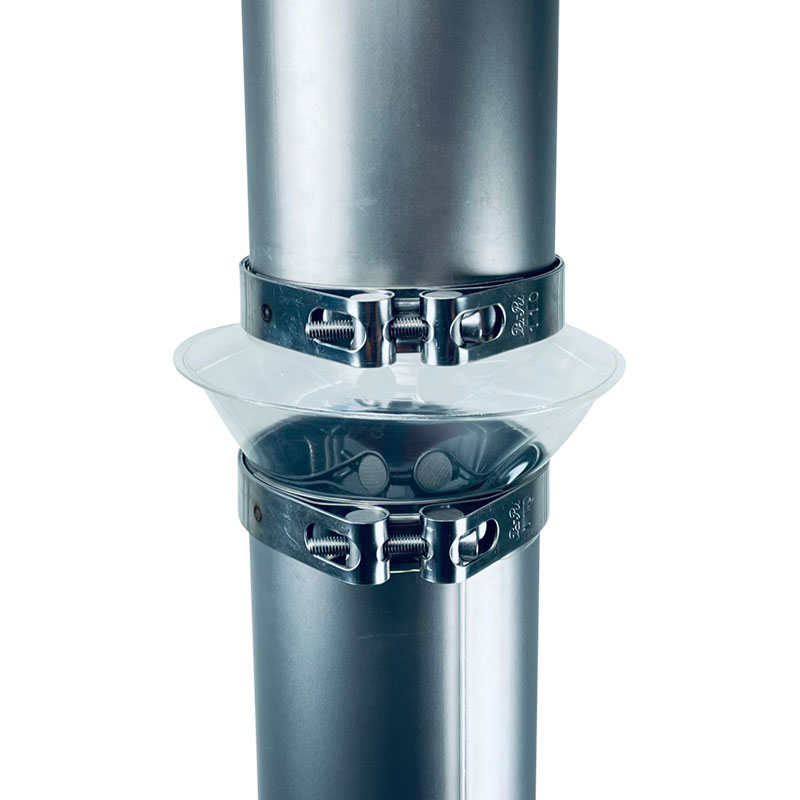

De asymmetrische conische vorm is ontworpen om te voorkomen dat er poeder aan de onderste helft van de balg blijft kleven. Bij een hoek van 60° is de helling steil genoeg om te voorkomen dat poeder zich in de balg verzamelt. De bovenste conus laat een axiale compressiebeweging van 10 mm toe. Dit soort balg is ontworpen om minimale invloeden zoals trillingen of bewegingen over te brengen van de aanvoer- of ontvangstapparatuur naar de weeg- of doseerapparatuur.

2 delen worden gethermoformeerd en aan elkaar gelast tot een asymmetrische dubbele conische balgvorm. Het bovenste en onderste deel kunnen worden gemaakt van verschillende Poly Urethaan materialen.

De bovenste conus en manchet zijn gemaakt van 0,7 mm polyurethaan (standaard), 0,3, 1,0 & 1,5 mm polyurethaan zijn optioneel. De onderste conus en manchet zijn gemaakt van 1,0 mm polyurethaan (standaard), 0,7 en 1,5 mm polyurethaan zijn optioneel. De standaarddiktes zijn om de bovenconus flexibeler te maken dan de onderconus. De bovenste conus zorgt voor de vereiste flexibiliteit. De onderste conus moet zijn vorm zo veel mogelijk behouden om ophoping van poeder in de balg te voorkomen. Een meer flexibele versie is verkrijgbaar met de PU BG CFT.

De manchetten aan beide kanten kunnen worden verlengd om een langere totale lengte te krijgen, meestal wordt de onderste manchet verlengd. De manchetten kunnen ook op lengte worden geknipt als ze langer zijn dan nodig, wij kunnen ze voor je knippen of je kunt dit zelf doen met een schaar.

Allerlei dikte- en kleurvariaties zijn mogelijk.
*Bijvoorbeeld een 0,7mm bovenkant en een 1,5mm onderkant.

*Metrisch (mm) / Imperiaal (Inch)

Flexibele beschikbaarheid van materiaal

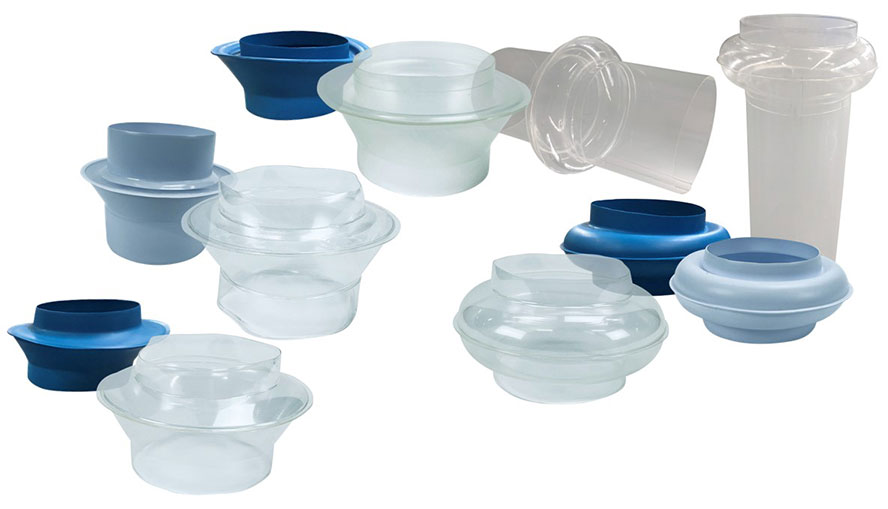

Alle polyurethaan weegbalgen zijn verkrijgbaar in een aantal flexibele materialen. Deze materialen kunnen worden gecombineerd tot een 2 of 3-delige gesmolten weegbalg. Wij bieden transparante, blauwe, metaal detecteerbare, witte en antistatische poly urethaan materialen.

Op de pagina Flexibele Materialen vind je alle materiaalinformatiebladen van elke vermelde polyurethaanfilm, met de exacte materiaaleigenschappen en technische gegevens, evenals certificaten en verklaringen voor explosieveiligheid en contact met voedingsmiddelen.

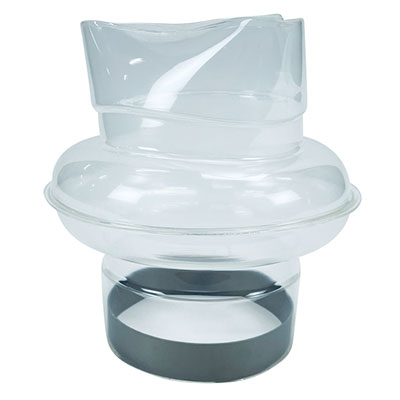

Aangepaste afmetingen en ontwerpen

Sommige van onze standaardontwerpen zijn mogelijk niet geschikt voor jouw toepassing. We produceren zelf gereedschappen op maat om het door jou gewenste ontwerp te maken. Door onze eigen productie van gereedschappen en producten kunnen we gemakkelijk adviseren welke opties we kunnen bieden om een geschikt ontwerp voor jou te maken.

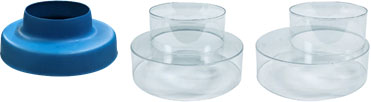

Het is mogelijk om balgen te maken met verschillende diameters of met niet-uitgelijnde in- en uitgangen. We kunnen speciale lengtes of meerdere plooien maken.

We kunnen verlengde balgen aanbieden door aan 1 of 2 uiteinden een verlengbus te lassen. Hierdoor kunt u gebruikmaken van de voordelen van onze standaardgereedschappen, maar deze verlengen tot de door u gewenste lengte zonder lijm of kleefmiddelen. In het geval dat onze direct beschikbare diameters niet geschikt zijn voor uw stortgoedproces, kunnen we de juiste diameter of het juiste balgontwerp op maat maken.

Rechthoekige of ovale verbindingsvormen zijn ook mogelijk. Overgangsbalgen kunnen ook worden gemaakt van rond naar rechthoekig, ovaal of elke andere specifieke vorm. Bij niet uitgelijnde buizen kunnen speciale offsetvormen worden gemaakt. Balgen met meerdere golvingen, harmonica balgen en vele andere ontwerpen.

Productiemethode

Alle poly urethaan weegbalgen worden gemaakt door 2 of 3 delen uit een poly urethaan plaatmateriaal te thermovormen. Het thermovormen van het poly urethaan plaatmateriaal resulteert in een gevormd onderdeel dat geen hoogtenaad heeft. Alle onderdelen worden aan elkaar gelast met apparatuur voor hoogfrequent lassen. Onze nieuwste HF-lasapparatuur zorgt voor bijna naadloze lasnaden, waardoor een onderdeel ontstaat dat dezelfde afwerking heeft als een gegoten of gegoten onderdeel.

Alle beschreven flexibele Poly Urethaan materialen kunnen worden gecombineerd tot het eindproduct van de weegbalg. Er kunnen combinaties tussen verschillende diktes worden gemaakt.

Bij het thermovormen van een TPU-plaat wordt de oorspronkelijke dikte gereduceerd. Deze diktevermindering zorgt voor een nog flexibelere balg. Vaak worden de onderste delen gemaakt van de dikkere 1,0 of 1,5 mm polyurethaan plaatmaterialen. De extra dikte zorgt voor extra stijfheid van het onderste deel van de balgontwerpen en voorkomt poeder- of bulkvorming door vervorming van het oorspronkelijke balgontwerp. Het bovenste deel van de balg is bedoeld om het meest flexibel te zijn. De onderste conus en de manchetten van de eindaansluiting moeten dikker zijn voor een betere doorstroming van het product en een goede weerstand van de klemkracht van de koppeling die wordt gebruikt om verbinding te maken met de apparatuur.

ATEX op polyurethaan weegbalgen

Verschillende van de beschikbare Poly Urethaan plaatmaterialen zijn getest op hun elektrostatische eigenschappen en drukbestendigheid. Wij helpen u graag bij het ontwerpen van een ATEX geschikte weegbalg voor uw proces.

Temperatuurbestendigheid

Al deze Poly Urethaan materialen zijn bestand tegen een constante temperatuur tot 90°C / 194°F. Lees de materiaalinformatiebladen voor elk materiaal voor de specifieke materiaaleigenschappen.

Drukweerstand

De drukweerstand hangt af van de dikte van de polyurethaanfilm. Meer informatie is te vinden op de datasheet van elk materiaal. We bieden ook druktests aan voor uw aangepaste weegbalg. Vanuit onze kennis en ervaring doen we graag aanbevelingen.

Conformiteit met voedselcontact

Alle TPU-folies voldoen aan de internationale regelgeving voor contact met voedingsmiddelen. PU-UF03, PU-UF07, PU-UF1, PU-UF15 en PU-UF3 zijn getest op migratie en voldoen aan de volgende voorschriften. Sommige andere producten zijn alleen verkrijgbaar met een verklaring dat ze in contact komen met voedingsmiddelen.

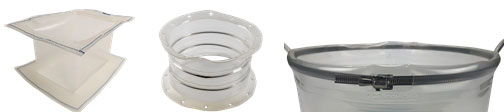

Gerelateerde Filcoflex producten Koppeleinden
