Testopstelling meet drukgolfweerstand van hulzen
Navobi heeft de drukgolfweerstand van verschillende Filcoflex-sleeves getest met behulp van een intern gebouwde testopstelling. De resultaten waren positief. Navobi gaat de hoezen gebruiken in hun productieproces en Filcoflex heeft de door Navobi gebouwde testopstelling overgenomen.
Navobi BV in Ermelo (Nederland) is onderdeel van de VanDrie Group en producent van kalvermelkpoeder. Dankzij de samenstelling van de melkpoeder krijgen kalveren alles binnen wat ze nodig hebben aan energie, eiwitten, vitaminen en mineralen. Strenge controle van alle grondstoffen en een compleet track & trace systeem zorgen voor een hoogwaardig en veilig product. De ultramoderne fabriek in Staverden (gemeente Ermelo) levert de kalvermelkpoeder in zakken of bulk.
Pijpdiameters
De productielijn omvat een sproeidroogproces waarbij melkpoeder wordt gevormd. Dit poeder wordt vervolgens gekoeld in een fl uid bed systeem. "In tegenstelling tot de meeste sproeidrogers in de zuivelindustrie werken wij met zeer grote pijpdiameters", vertelt Stan Cuypers van Navobi. "Normaal worden pijpdiameters van 1,5 tot 2 meter gebruikt, maar die van ons zijn 4 tot 5 meter. Dit brengt nogal wat uitdagingen met zich mee bij het gebruik van flexibele verbindingen."
Explosiebestendig
Gezien de aard van de poeders moeten de fl exibele verbindingen van de leidingen explosieveilig zijn. Dit betekent dat de moffen getest moeten worden. Moffenfabrikanten voeren echter meestal alleen explosie- of druktesten uit voor moffen tot een bepaalde diameter, vaak niet meer dan 250 tot 350 mm. "Dit was voor ons aanleiding om een eigen testopstelling te ontwikkelen om hulzen te testen op een persluchtdrukpiek", aldus Stan Cuijpers. "We hebben de hulp ingeroepen van hulzenfabrikanten. Uiteindelijk zijn we tot bevredigende resultaten gekomen met behulp van Filcofl ex, fabrikant van high-end hoezen."
Kennis
Filcoflex in Kaatsheuvel (Nederland), in Nederland en België vertegenwoordigd door Euro Manchetten & Compensatoren, heeft veel kennis in huis als het gaat om drukvaste fl exibele verbindingen. "Veel van onze producten zijn al onderworpen aan explosietests", zegt Managing Director Werner van Loon. "Daarnaast maken we gebruik van verschillende eigen waterdruktestopstellingen. We testen regelmatig DN250, DN630 en DN1400 moffen, ook in opdracht van klanten. Toen Navobi vroeg of ze onze moffen konden testen met hun interne testopstelling, hebben we meteen toegestemd, omdat we ervan overtuigd waren dat we een geschikte oplossing konden bieden."
Testomstandigheden voor Filcoflexmof
De Filcofl ex hulzen die Navobi gebruikt, moeten een explosiedruk van 1,2 bar kunnen weerstaan. De hulzen zijn zes keer getest onder de volgende omstandigheden:
Explosiedrukken
- 1,2 Bar
- 1,5 bar
- 2.2 Bar
Testopstelling
- Persluchtketel: 2.000 liter
- Diameter slang: Ø 100 mm
- Diameter huls: Ø 1.000 mm
- Mouwlengte: 400 mm
- 1 infraroodcamera
- 2 GoPro camera's
Polyurethaan kwaliteiten
Filcoflex hulzen worden vervaardigd uit speciale, transparante polyurethaan kwaliteiten. Deze materialen zijn getest in laboratoria door erkende organisaties. De Filcoflex hoezen zijn explosieveilig en voedselveilig. Hierin verschillen ze van Platilon producten die door Euro Manchetten & Compensatoren zijn geïntroduceerd in de voedingsmiddelenindustrie. Het bedrijf gebruikt deze naam echter niet meer, omdat Platilon een verzamelnaam is geworden voor een reeks polyurethaan fi lmmerken en kwaliteiten die in de meeste gevallen niet geschikt zijn voor toepassing in de voedingsmiddelenindustrie.
Testopstelling

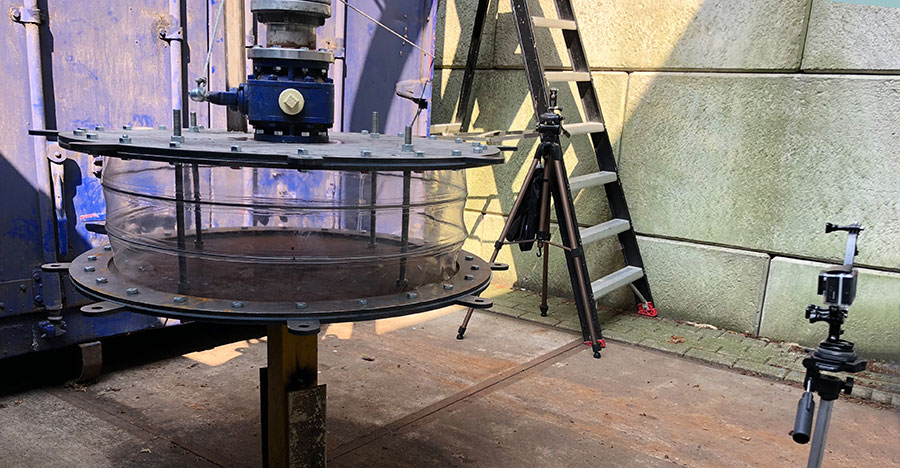

Navobi's testopstelling bestaat uit een grote persluchttank die met een compressor op druk wordt gebracht. Een slang is bevestigd tussen de persluchttank en een set afdekplaten die de huls vasthouden. De bovenste afdekplaat heeft een klep die op afstand kan worden geopend. Als deze wordt geopend, wordt de lucht onmiddellijk en met grote kracht in de huls geperst. Een hogesnelheidscamera en een infraroodcamera registreren hoe de huls zich gedraagt onder deze drukstoot.
Gegevens
"We hebben verschillende sleeves gemaakt voor deze testopstelling met dezelfde afmetingen, maar verschillende polyurethaan kwaliteiten", zegt Werner van Loon. "Met alle partijen aanwezig hebben we de hoezen in één dag getest en met goed resultaat. De verschillende experimenten hebben veel data opgeleverd. De eigenschappen van de huls, die we vooraf al noemden, werden door de tests bevestigd."
Overgenomen
Navobi heeft besloten om de Filcofl ex hulzen in hun productiefaciliteit op te nemen. "Testen hebben aangetoond dat de hoezen veilig en betrouwbaar zijn en ons voldoende informatie hebben gegeven met betrekking tot explosiebeveiliging en voedselveiligheid", aldus Stan Cuijpers.
Filcoflex was erg onder de indruk van de testopstelling en heeft deze overgenomen. "Deze testopstelling is een uitstekende aanvulling op onze bestaande testmogelijkheden", zegt Werner van Loon. "Als andere klanten geïnteresseerd zijn, kunnen ze contact met ons opnemen voor drukgolfweerstandstesten."
